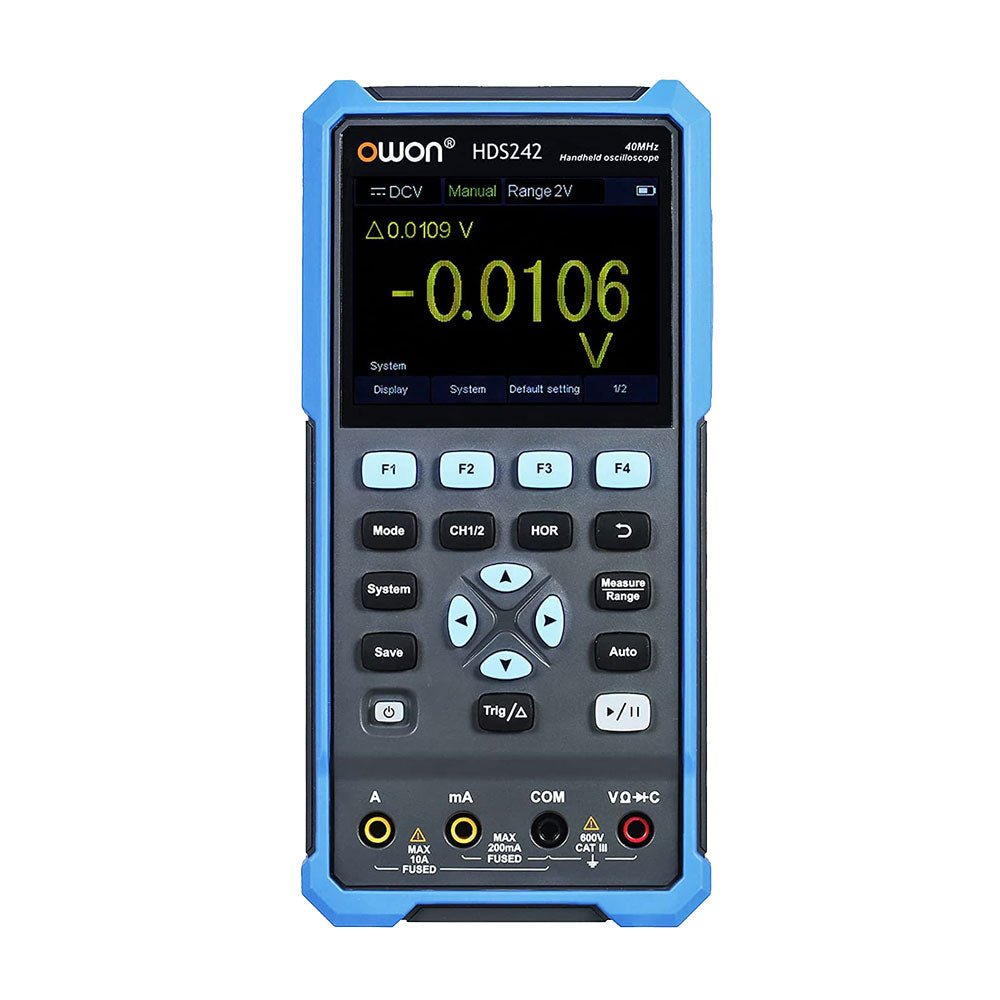

OWON HDS242 2-ch Oscilloscope (40 MHz) + Multimeter

  • FabrikantOWON

Omschrijving

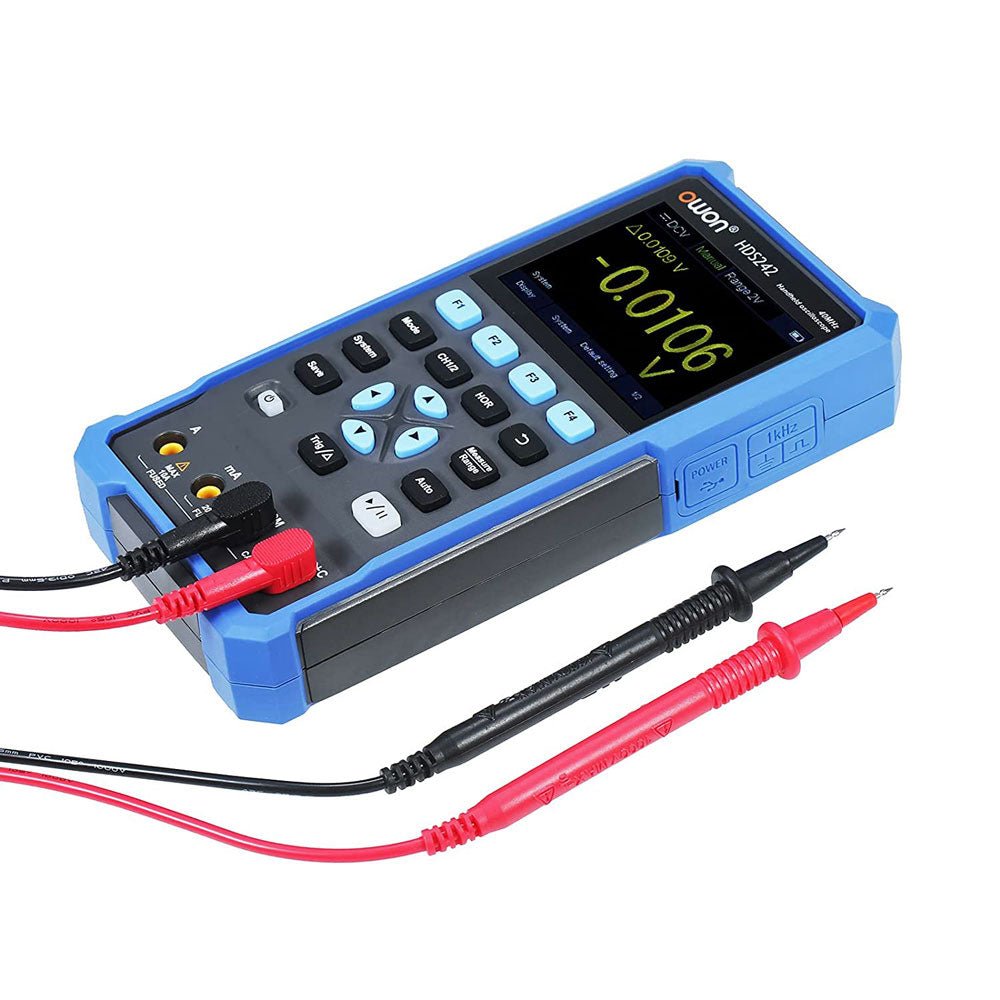

De HDS242 is een draagbare 2-in-1 multifunctionele tester, die kan worden gebruikt als een 2-kanaals oscilloscoop en multimeter. Hij beschikt over een contrastrijk 3,5-inch kleurendisplay dat geschikt is voor outdoor service, snelle metingen op locatie, voertuigonderhoud, spanningsdetectie, en meer.

Kenmerken

  • Oscilloscoop + multimeter
  • 3,5-inch LCD-kleurenscherm met hoge resolutie en hoog contrast – geschikt voor gebruik buitenshuis
  • 18650 lithium accu – kan tot 6 uur continu werken
  • USB Type-C interface - ondersteuning voor powerbank en PC-aansluiting
  • Zelfkalibratie functie
  • SCPI ondersteund – faciliteer secundairy development

Specificaties

Oscilloscoop
Bandbreedte 40 MHz
Kanalen 2-kanaals oscilloscoop
Sample frequentie 250 MSa/s
Acquisition modi Normaal, Piekdetectie
Record Lengte 8K
Display 3,5-inch LCD
Golfvorm refresh rate 10.000 wfrms/s
Ingangssignaal DC, AC en Ground
Ingangsimpedantie 1 M? ±2%, parallel aan 16pF ±10pF
Probe dempingen 1X, 10X, 100X, 1000X, 10000X
Max. Ingangsspanning 400 V (DC+AC, PK-PK, 1M? ingangsimpedantie) (10:1 probe demping)
Bandbreedte (typical) 20 MHz
Horizontale schaal 5ns/div - 1000s/div, in stappen van 1 - 2 - 5
2ns/div - 1000s/div, in stappen van 1 - 2 - 5
5ns/div - 1000s/div, in stappen van 1 - 2 - 5
2ns/div - 1000s/div, in stappen van 1 - 2 - 5
Verticale gevoeligheid 10mV/div - 10V/div
Verticale resolutie 8 bits
Trigger Type Edge
Trigger Modi Auto, Normal, Single
Automatische Meting Frequency, Period, Amplitude, Max, Min, Mean, PK-PK
Cursor meting ? V, ? T, ?T & ?V tussen cursors
Multimeter
Max resolutie 20.000 counts
Test modi Spanning, Stroom, Weerstand, Capaciteit, Diode en Continuïteitstest
Ingangsimpedantie 10 M?
Max ingangsspanning AC: 750 V | DC: 1000 V
Max ingangsstroom DC: 10 A | AC: 10 A
Diode 0-2 V
Overig
Connectiviteit USB Type-C
Afmetingen 198 x 96 x 38 mm (7,68 x 3,74 x 1,5')
Gewicht 600 g (zonder accu)

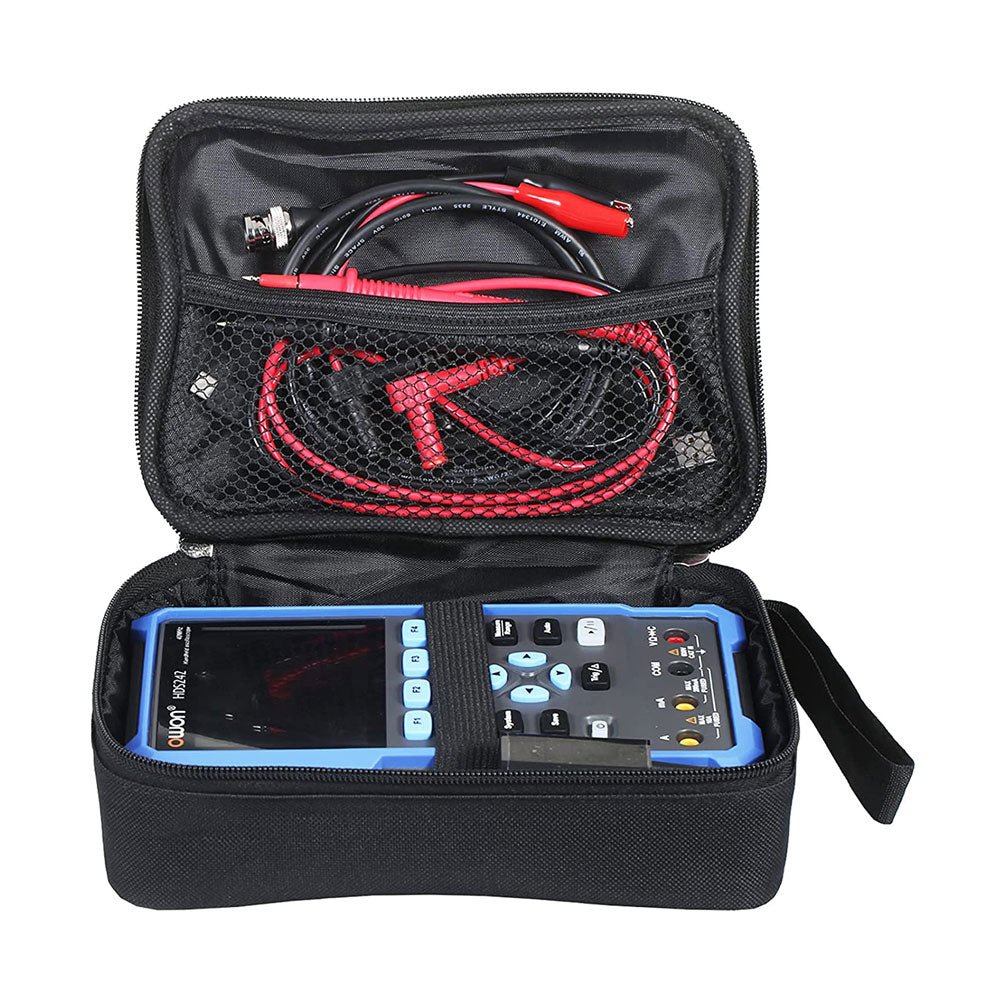

Inbegrepen

  • 1x OWON HDS242 Oscilloscoop
  • 1x tasje
  • 1x probe
  • 1x netsnoer
  • 1x probe adjust
  • 1x USB-kabel
  • 1x voedingsadapter
  • 1x set multimeter probe kabels (rode en zwarte)
  • 1x set oscilloscoop probe leads (BNC naar Krokodil)
  • 1x gebruikershandleiding (Engels)

Downloads

Productformulier

De HDS242 is een draagbare 2-in-1 multifunctionele tester, die kan worden gebruikt als een 2-kanaals oscilloscoop en multimeter. Hij beschikt... Lees meer

€ 112,87 (incl. BTW)
Bestel nu (bij Eleshop)
Als u op "Bestel nu" klikt, wordt u doorgestuurd naar onze partnerwinkel Eleshop. Elektor ontvangt een kleine commissie bij een aankoop via deze link. Voor u ontstaan er geen extra kosten. De algemene voorwaarden van Eleshop zijn van toepassing.

    Details

    SKU: 20415
    EAN: 7081698354104

    Omschrijving

    De HDS242 is een draagbare 2-in-1 multifunctionele tester, die kan worden gebruikt als een 2-kanaals oscilloscoop en multimeter. Hij beschikt over een contrastrijk 3,5-inch kleurendisplay dat geschikt is voor outdoor service, snelle metingen op locatie, voertuigonderhoud, spanningsdetectie, en meer.

    Kenmerken

    • Oscilloscoop + multimeter
    • 3,5-inch LCD-kleurenscherm met hoge resolutie en hoog contrast – geschikt voor gebruik buitenshuis
    • 18650 lithium accu – kan tot 6 uur continu werken
    • USB Type-C interface - ondersteuning voor powerbank en PC-aansluiting
    • Zelfkalibratie functie
    • SCPI ondersteund – faciliteer secundairy development

    Specificaties

    Oscilloscoop
    Bandbreedte 40 MHz
    Kanalen 2-kanaals oscilloscoop
    Sample frequentie 250 MSa/s
    Acquisition modi Normaal, Piekdetectie
    Record Lengte 8K
    Display 3,5-inch LCD
    Golfvorm refresh rate 10.000 wfrms/s
    Ingangssignaal DC, AC en Ground
    Ingangsimpedantie 1 M? ±2%, parallel aan 16pF ±10pF
    Probe dempingen 1X, 10X, 100X, 1000X, 10000X
    Max. Ingangsspanning 400 V (DC+AC, PK-PK, 1M? ingangsimpedantie) (10:1 probe demping)
    Bandbreedte (typical) 20 MHz
    Horizontale schaal 5ns/div - 1000s/div, in stappen van 1 - 2 - 5
    2ns/div - 1000s/div, in stappen van 1 - 2 - 5
    5ns/div - 1000s/div, in stappen van 1 - 2 - 5
    2ns/div - 1000s/div, in stappen van 1 - 2 - 5
    Verticale gevoeligheid 10mV/div - 10V/div
    Verticale resolutie 8 bits
    Trigger Type Edge
    Trigger Modi Auto, Normal, Single
    Automatische Meting Frequency, Period, Amplitude, Max, Min, Mean, PK-PK
    Cursor meting ? V, ? T, ?T & ?V tussen cursors
    Multimeter
    Max resolutie 20.000 counts
    Test modi Spanning, Stroom, Weerstand, Capaciteit, Diode en Continuïteitstest
    Ingangsimpedantie 10 M?
    Max ingangsspanning AC: 750 V | DC: 1000 V
    Max ingangsstroom DC: 10 A | AC: 10 A
    Diode 0-2 V
    Overig
    Connectiviteit USB Type-C
    Afmetingen 198 x 96 x 38 mm (7,68 x 3,74 x 1,5')
    Gewicht 600 g (zonder accu)

    Inbegrepen

    • 1x OWON HDS242 Oscilloscoop
    • 1x tasje
    • 1x probe
    • 1x netsnoer
    • 1x probe adjust
    • 1x USB-kabel
    • 1x voedingsadapter
    • 1x set multimeter probe kabels (rode en zwarte)
    • 1x set oscilloscoop probe leads (BNC naar Krokodil)
    • 1x gebruikershandleiding (Engels)
