FNIRSI 2C53T Upgrade (3-in-1) 2-kanaals Oscilloscoop (50 MHz) + Multimeter + Signaalgenerator

Omschrijving

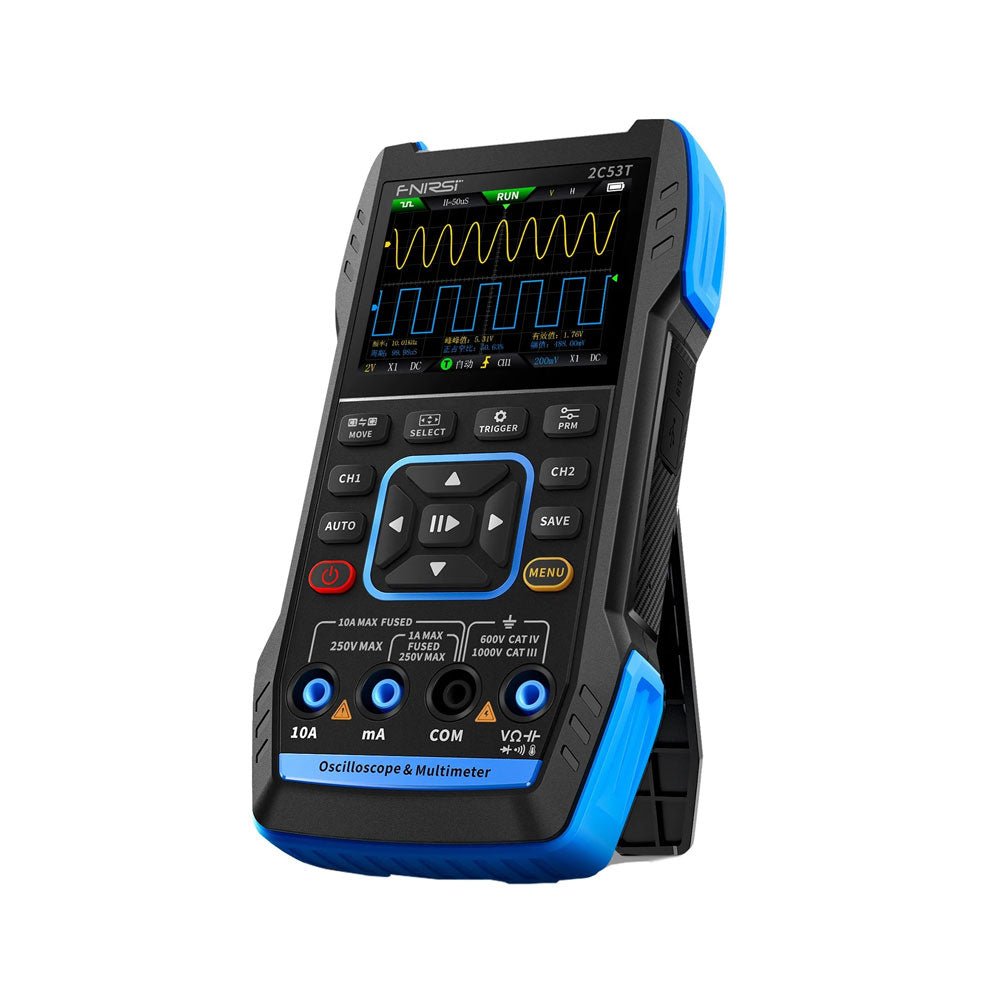

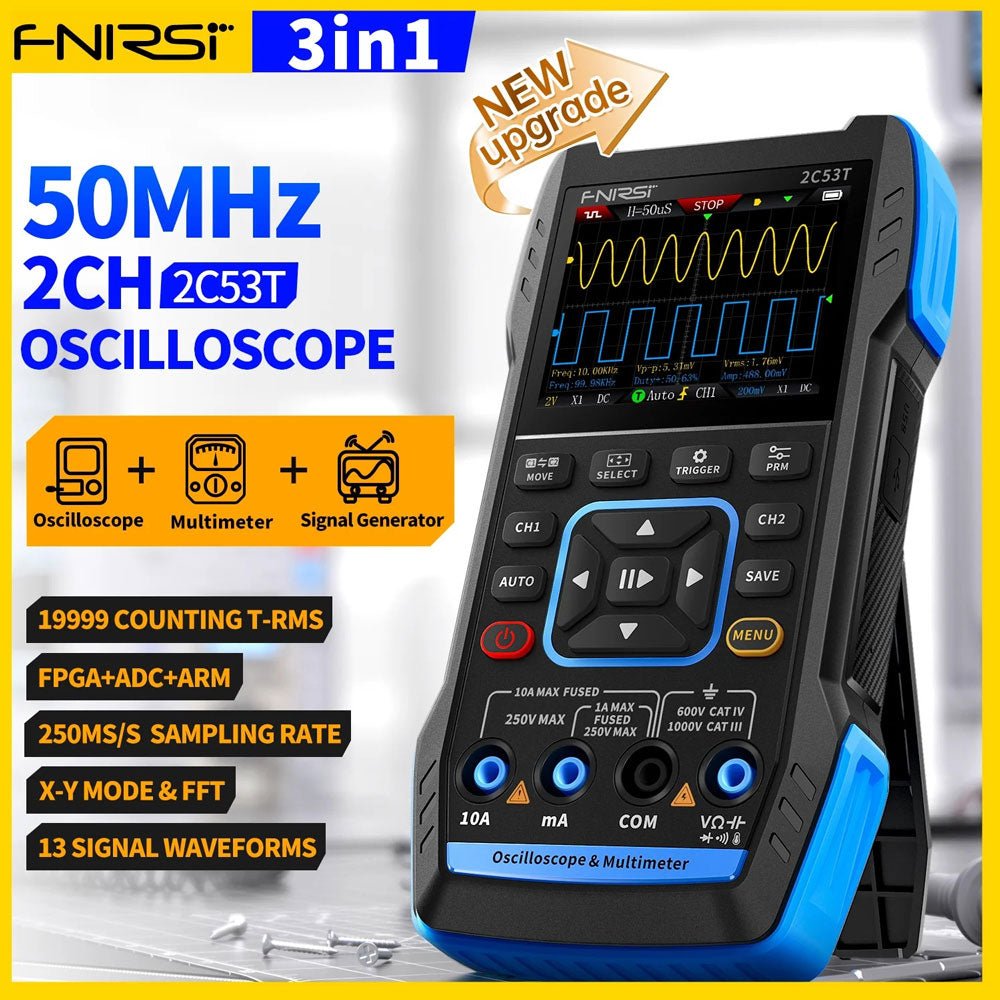

De vernieuwde FNIRSI 2C53T, een verbeterde versie van zijn 10 MHz voorganger, is een compact en veelzijdig 3-in-1 apparaat. Het combineert een tweekanaals 50 MHz-oscilloscoop, een 4,5-cijferige True RMS-multimeter en een signaalgenerator met 13 golfvormtypen, waardoor het een essentieel hulpmiddel is voor onderhouds- en onderzoeksprofessionals.

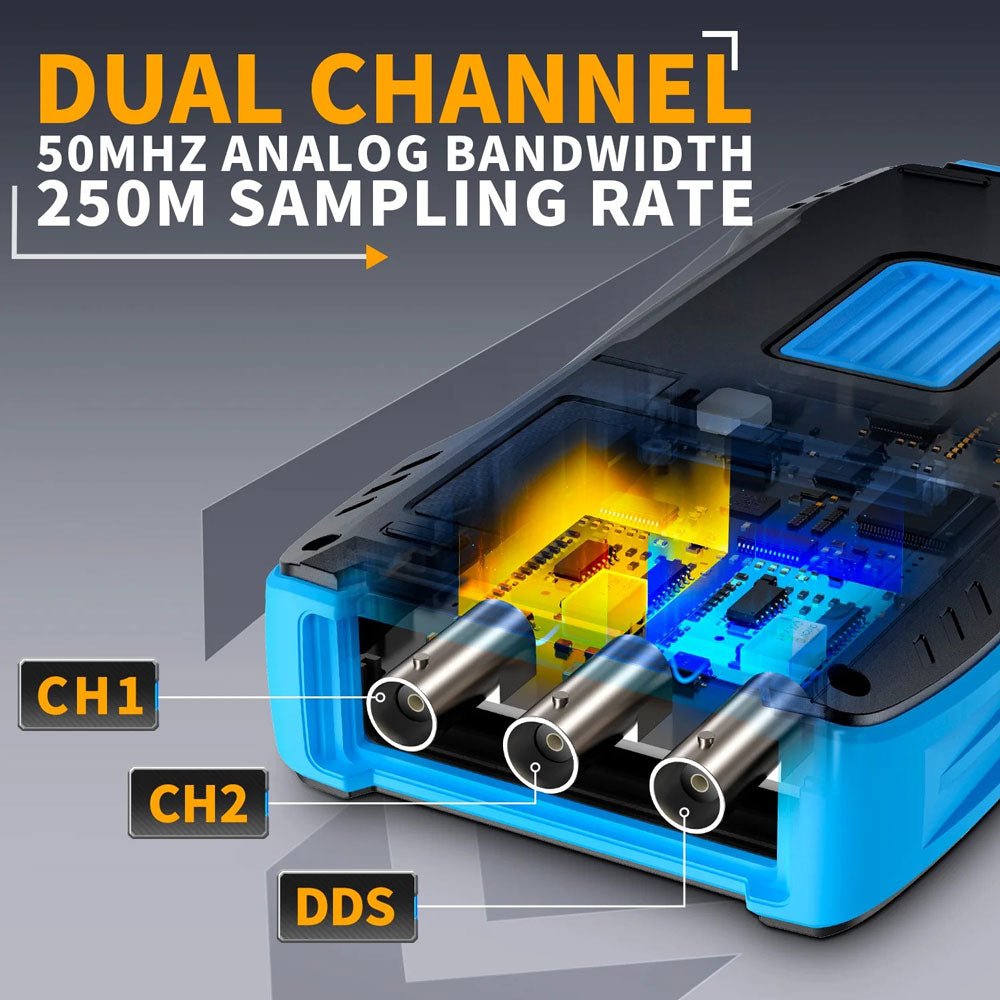

  • Oscilloscoop: beschikt over een bandbreedte van 50 MHz, een bemonsteringssnelheid van 250 MS/s, ±400 V-bescherming, FPGA + ARM + ADC-architectuur en opslag van golfvormen voor analyse.

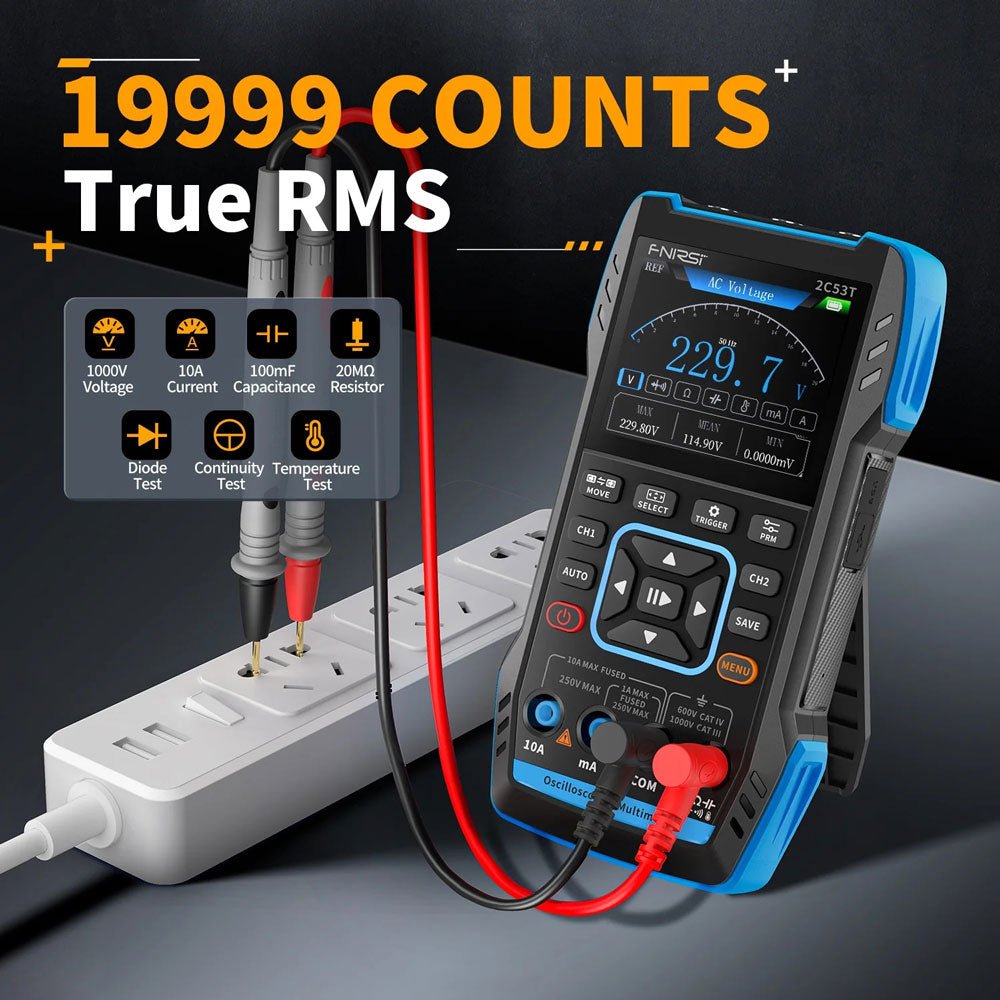

  • Multimeter: 4,5-cijferig True RMS met 19999 counts, ondersteunt AC/DC-spannings-, stroom-, capaciteits-, weerstands-, diode- en continuïteitsmetingen.
  • Signaalgenerator: voert 13 signaaltypen uit tot 50 kHz, met instelbare frequentie, amplitude en werkcyclus.

Met een 2,8-inch LCD-scherm, een batterij van 3000 mAh (6 uur looptijd) en een draagbaar ontwerp biedt hij krachtige functionaliteit in een gebruiksvriendelijk pakket.

Specificaties

Oscilloscoop
Kanalen 2
Analoge bandbreedte 50 MHz
Realtime sampling rate 250 MS/s
Opslagdiepte 1 Kpts
Impedantie 1 MΩ
Tijdbasisbereik 10ns-20s
Verticale gevoeligheid 10 mV/div-10 V/div (x1)
Maximum gemeten spanning ±400 V
Triggermodus Auto/Normal/Single
Triggertype Rising edge, Falling edge

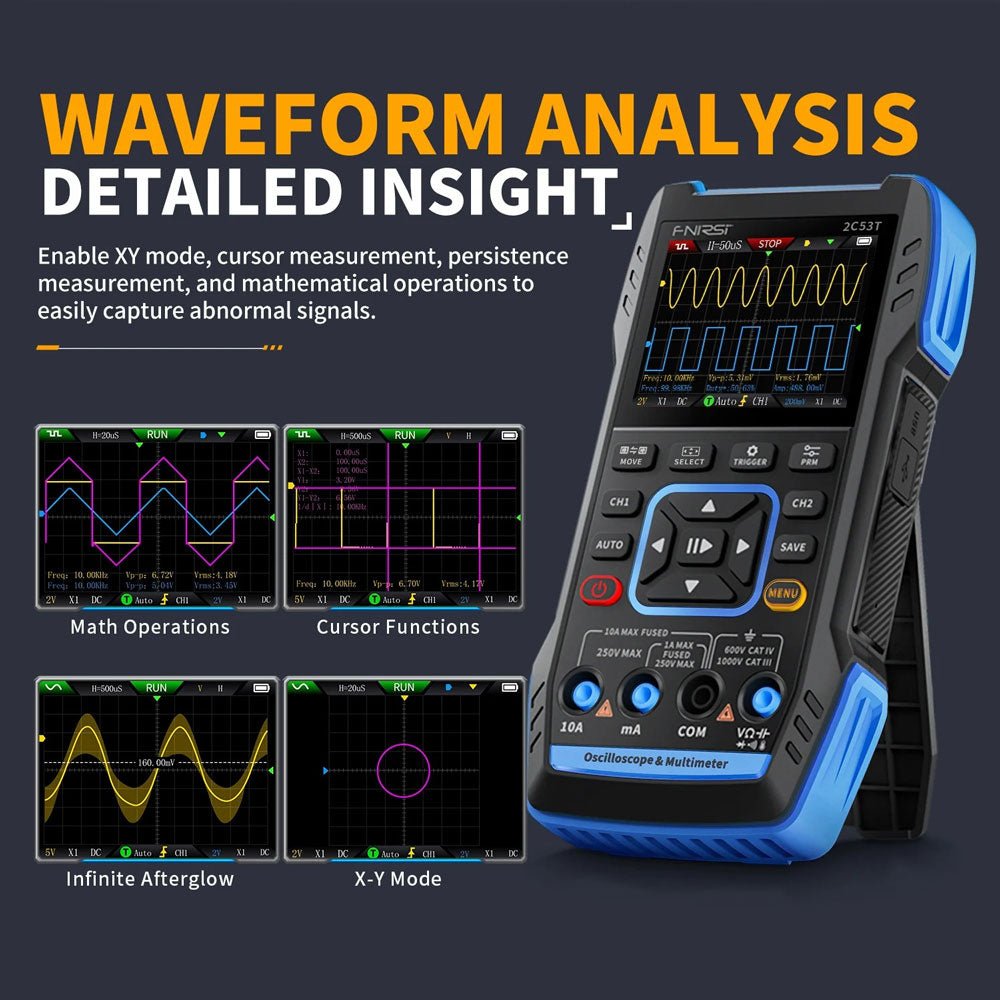

Weergavemodus Y-T/Rolling/X-Y
Koppelingsmethode AC/DC
Persistentie UIT, 500ms, 1s, ∞
Wiskunde 8 Basisbewerkingen + FFT
Ondersteund Screenshot golfvorm opslaan, golfvormafbeelding exporteren, cursormeting, oneindig nagloeien
Multimeter
Gelijkspanning 1.9999V/19.999V/199.99V/1000V ±(0.5%+3)
AC-spanning 1.9999V/19.999V/199.99V/750.0V ±(1%+3)
Gelijkstroom 19.999mA/199.99mA/1.9999A/9.999A ±(1.2%+3)
AC-stroom 19.999mA/199.99mA/1.9999A/9.999A ±(1.5%+3)
Weerstand 19.999MΩ/1.9999MΩ/199.99KΩ/19.999KΩ ±(0.5%+3)
1.9999KΩ/199.99Ω ±(2.0%+3)
Capaciteit 999.9uF/99.99uF/9.999uF/999.9nF/99.99nF/9.999nF ±(2.0%+5)
9.999mF/99.99mF ±(5.0%+20)
Temperatuur −55~1300°C ±(2.5%+5)
Continuïteitstest Ja
Diode Ja
Signaalgenerator
13 signaalgolfvormen Sinusgolf, rechthoekige golf, zaagtandgolf, halve golf, volledige golf, positieve stapgolf, omgekeerde stapgolf, exponentiële stijging, exponentiële daling, DC, multi-audio, zinkloodpuls, Lorentz-golf
Uitgangsfrequentie 0-50 KHz
Uitgangsamplitude 0-3 V
Uitgangscyclus 0-100%
Algemeen
Weergave 2,8" HD-kleurenscherm
Resolutie 320 x 240
Opladen USB-C (5 V/1 A)
Batterij 3000 mAh lithiumbatterij
Stand-by tijd 6 uur
Talen Engels, Chinees
Afmetingen 167 x 89 x 35 mm
Gewicht 300 g

Verschillen nieuwe versus oude versie

Model 2C53T Upgrade 2C53T Voorganger
Bandbreedte 50 MHz 10 MHz
Weergavemodus Y-T/Rolling/X-Y Y-T/Rolling
Wiskunde 8 basisbewerkingen + FFT N.v.t.
Cursorfunctie Ja N.v.t.
XY Lissau-grafiek Ja N.v.t.
Nagloeifunctie Ja N.v.t.
Multimeter-nauwkeurigheid 19999 Counts 9999 Counts
Signaalgenerator 50 KHz 2 MHz

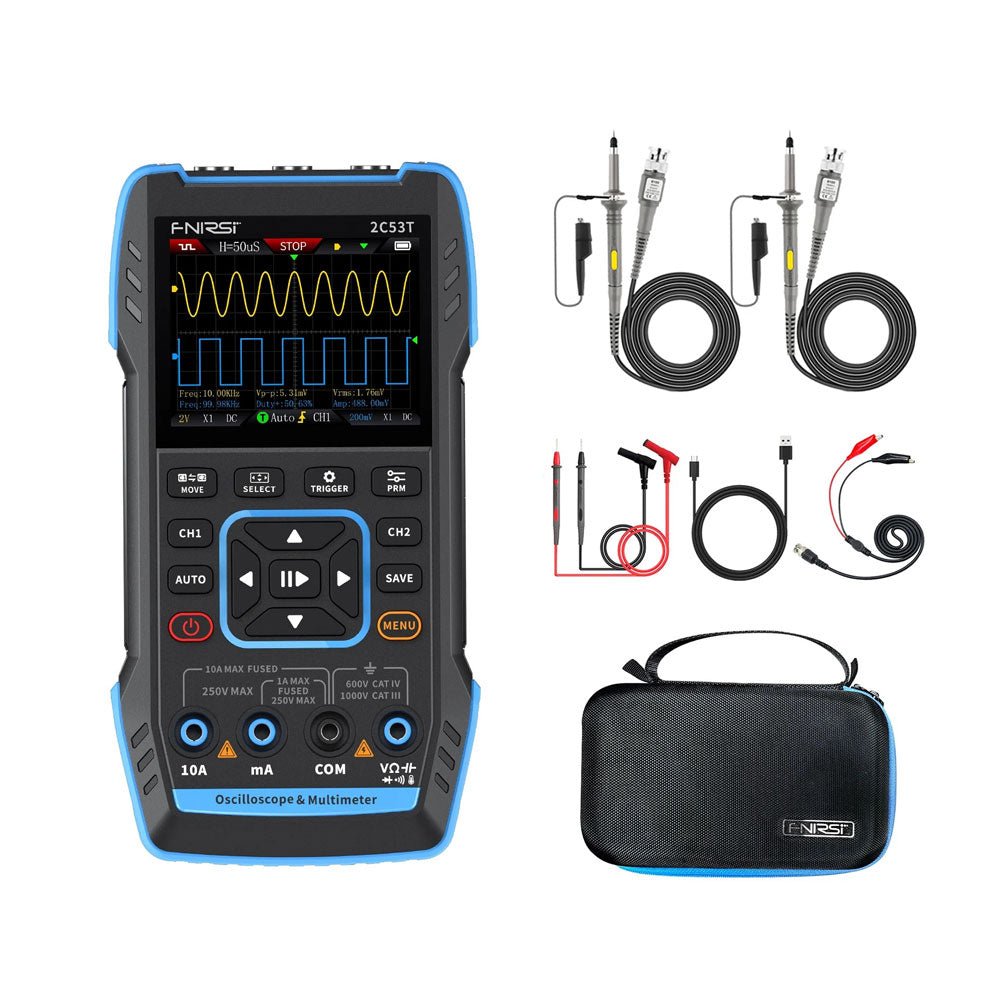

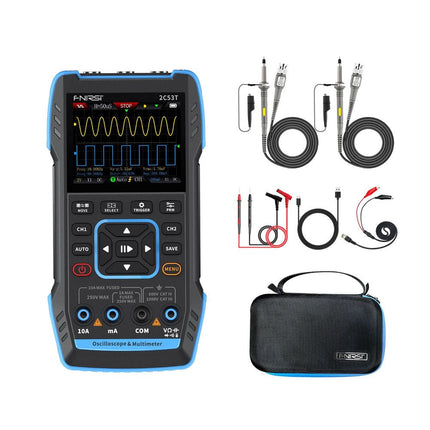

Inbegrepen

  • 1x FNIRSI 2C53T Upgrade Oscilloscoop (50 MHz)
  • 2x P6100-oscilloscoopsondes (10X)
  • 1x Multimetersonde
  • 1x Krokodillenklemsonde
  • 1x USB-C-oplaadkabel
  • 1x Opbergtas
  • 1x Manual
