FNIRSI 2C23T (3-in-1) 2-kanaals oscilloscoop (10 MHz) + multimeter + signaalgenerator

  • FabrikantFNIRSI

Omschrijving

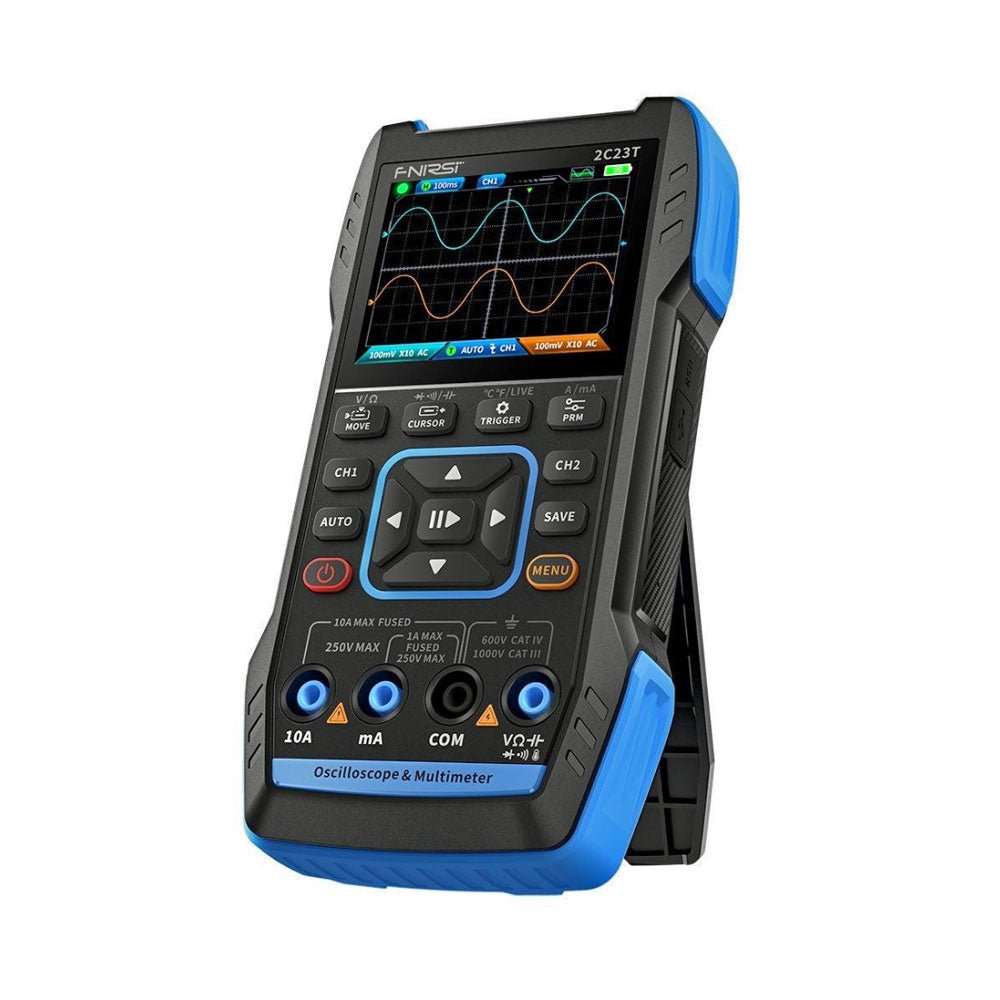

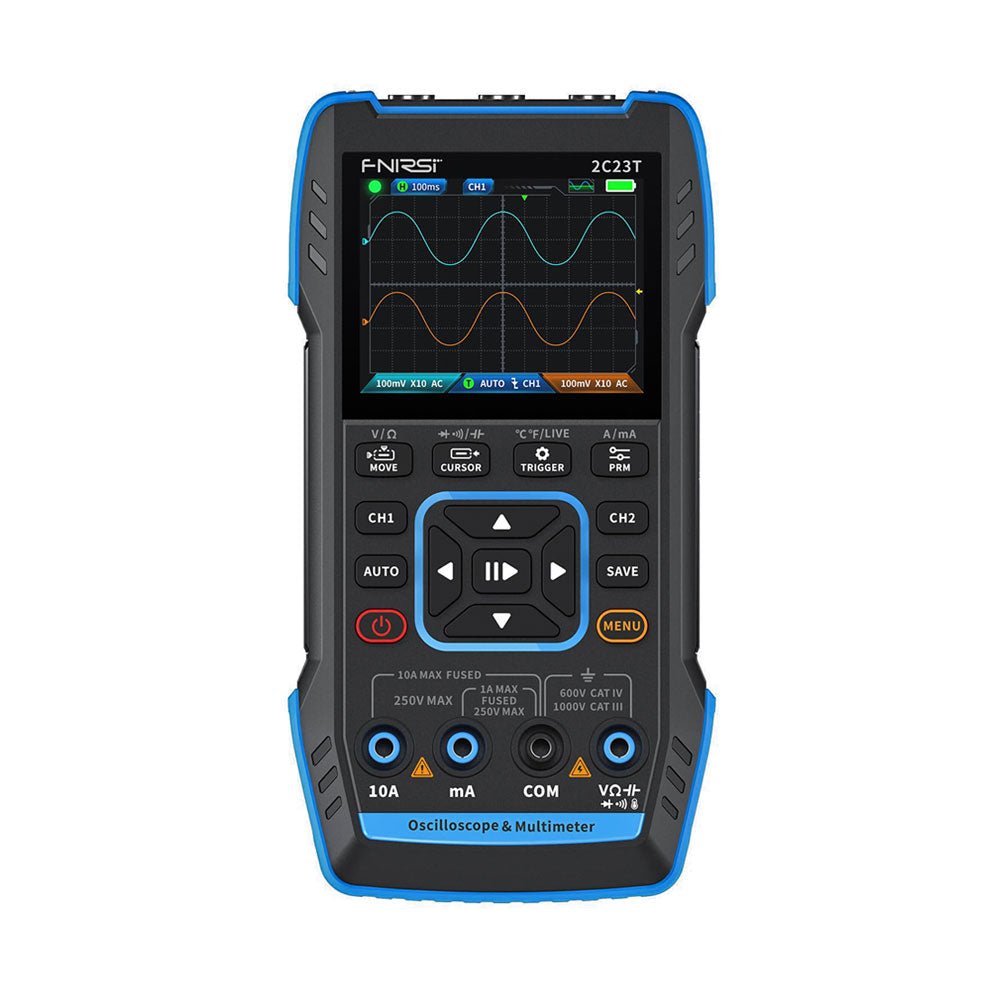

De FNIRSI 2C23T is een volledig functionele en zeer praktische 3-in-1 2-kanaals digitale oscilloscoop met een hoge resolutie 2,8-inch LCD-scherm (320 x 240 pixels), ontworpen voor onderhoud en ontwikkeling.

Het apparaat is uitgerust met 3 hoofdfuncties: oscilloscoop, multimeter en signaalgenerator.

De oscilloscoop heeft een FPGA+MCU+ADC hardware architectuur, met een sample frequentie van 50 MS/s, een analoge bandbreedte van 10 MHz, en een ingebouwde hoogspanning beveiligingsmodule, die meting van piekspanningen van maximaal ±400 V ondersteunt.

De multimeter heeft een 4-digit 10000 counts RMS-waarde, en ondersteunt AC/DC spannings- en stroommetingen, evenals metingen van capaciteit, weerstand, diode, aan/uit en andere meetfuncties.

Uitgerust met een ingebouwde DDS-functie signaalgenerator, kan hij 7 soorten functiesignalen genereren, met een maximale output van 2 MHz voor alle signalen met stappen van 1 Hz. De uitgangsfrequentie, amplitude en duty cycle zijn instelbaar.

De ingebouwde oplaadbare lithium accu van 3000 mAh is goed voor een standby tijd van maximaal 6 uur.

Kenmerken

  • 2-kanaals oscilloscoop
  • 10 MHz bandbreedte
  • 50 MS/s real-time sample frequentie
  • 7 signaal golfvormen
  • 10000 counts
  • 2,8" HD-kleurenscherm (320 x 240 pixels)
  • Afmetingen: 167 x 89 x 35 mm
  • Gewicht: 300 g

Specificaties

Oscilloscoop

  • 2-Kanaals, 2x 10 MHz bandbreedte, 50 MS/s real-time sampling frequentie
  • Maximaal te meten spanning: ±400 V
  • FPGA+ADC+MCU high-performance hardware architectuur, die golfvorm details vastlegt zonder verlies
  • Uitgerust met complete triggerfuncties (auto, single, normal)
  • Uitgerust met efficiënte automatische aanpassing, die de gemeten golfvorm weergeeft zonder ingewikkelde instelling
  • Bewaart screenshots van golfvormen, ondersteunt het exporteren van afbeeldingen naar een computer, vergemakkelijkt secundaire golfvormanalyse

Multimeter

  • 4-bits integer 9999 counts met True RMS meting
  • Herkenning van spanning, stroom, capaciteit, weerstand, diode, aan/uit en zero live wire
  • Maximale ingangsspanning: AC 750 V, DC 1000 V
  • Automatisch bereik, intelligente anti burning
  • Data retentie, digitaal kleurenscherm

Signaal generator

  • 7 signaalgolfvormen: sinusgolf, blokgolf, triangelgolf, volledige golf, halve golf, ruisgolf, DC
  • Uitgangsfrequentie: 1 Hz-2 MHz
  • Uitgangsamplitude: 0,1-3,3 V
  • Output duty cycle: 0-100%

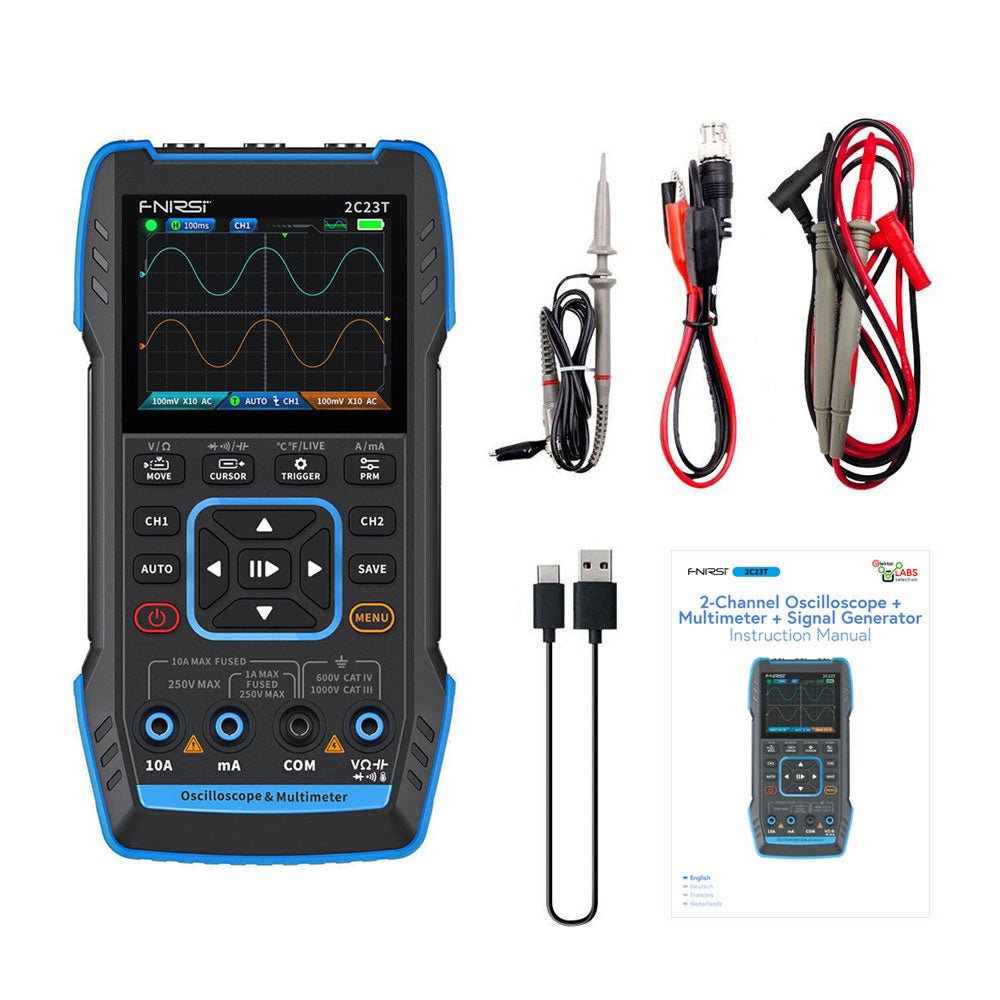

Inbegrepen

  • 1x FNIRSI 2C23T (3-in-1) 2-kanaals oscilloscoop
  • 1x P6100 oscilloscoop probe (10X)
  • 1x Multimeter probe
  • 1x Krokodillenklem probe
  • 1x USB-C oplaadkabel
  • 1x Originele handleiding door FNIRSI (Engels, Duits, Spaans, Portugees, Russisch, Chinees)
  • 1x Elektor handleiding (Engels, Frans, Duits, Nederlands)

Downloads


Productformulier

De FNIRSI 2C23T is een volledig functionele en zeer praktische 3-in-1 2-kanaals digitale oscilloscoop met een hoge resolutie 2,8-inch LCD-scherm... Lees meer

€ 94,95€ 74,95 incl. BTW
Leden identiek

    • Vandaag verstuurd? Je hebt nog Jun 25, 2024 17:00:00 +0200

    Details

    SKU: 20717
    EAN: 020717
    Taal: English, Deutsch, Français, Nederlands
    Pagina's: 126 (Elektor Manual)
    Formaat: 14.8 x 21 cm (Paperback)

    Omschrijving

    De FNIRSI 2C23T is een volledig functionele en zeer praktische 3-in-1 2-kanaals digitale oscilloscoop met een hoge resolutie 2,8-inch LCD-scherm (320 x 240 pixels), ontworpen voor onderhoud en ontwikkeling.

    Het apparaat is uitgerust met 3 hoofdfuncties: oscilloscoop, multimeter en signaalgenerator.

    De oscilloscoop heeft een FPGA+MCU+ADC hardware architectuur, met een sample frequentie van 50 MS/s, een analoge bandbreedte van 10 MHz, en een ingebouwde hoogspanning beveiligingsmodule, die meting van piekspanningen van maximaal ±400 V ondersteunt.

    De multimeter heeft een 4-digit 10000 counts RMS-waarde, en ondersteunt AC/DC spannings- en stroommetingen, evenals metingen van capaciteit, weerstand, diode, aan/uit en andere meetfuncties.

    Uitgerust met een ingebouwde DDS-functie signaalgenerator, kan hij 7 soorten functiesignalen genereren, met een maximale output van 2 MHz voor alle signalen met stappen van 1 Hz. De uitgangsfrequentie, amplitude en duty cycle zijn instelbaar.

    De ingebouwde oplaadbare lithium accu van 3000 mAh is goed voor een standby tijd van maximaal 6 uur.

    Kenmerken

    • 2-kanaals oscilloscoop
    • 10 MHz bandbreedte
    • 50 MS/s real-time sample frequentie
    • 7 signaal golfvormen
    • 10000 counts
    • 2,8" HD-kleurenscherm (320 x 240 pixels)
    • Afmetingen: 167 x 89 x 35 mm
    • Gewicht: 300 g

    Specificaties

    Oscilloscoop

    • 2-Kanaals, 2x 10 MHz bandbreedte, 50 MS/s real-time sampling frequentie
    • Maximaal te meten spanning: ±400 V
    • FPGA+ADC+MCU high-performance hardware architectuur, die golfvorm details vastlegt zonder verlies
    • Uitgerust met complete triggerfuncties (auto, single, normal)
    • Uitgerust met efficiënte automatische aanpassing, die de gemeten golfvorm weergeeft zonder ingewikkelde instelling
    • Bewaart screenshots van golfvormen, ondersteunt het exporteren van afbeeldingen naar een computer, vergemakkelijkt secundaire golfvormanalyse

    Multimeter

    • 4-bits integer 9999 counts met True RMS meting
    • Herkenning van spanning, stroom, capaciteit, weerstand, diode, aan/uit en zero live wire
    • Maximale ingangsspanning: AC 750 V, DC 1000 V
    • Automatisch bereik, intelligente anti burning
    • Data retentie, digitaal kleurenscherm

    Signaal generator

    • 7 signaalgolfvormen: sinusgolf, blokgolf, triangelgolf, volledige golf, halve golf, ruisgolf, DC
    • Uitgangsfrequentie: 1 Hz-2 MHz
    • Uitgangsamplitude: 0,1-3,3 V
    • Output duty cycle: 0-100%

    Inbegrepen

    • 1x FNIRSI 2C23T (3-in-1) 2-kanaals oscilloscoop
    • 1x P6100 oscilloscoop probe (10X)
    • 1x Multimeter probe
    • 1x Krokodillenklem probe
    • 1x USB-C oplaadkabel
    • 1x Originele handleiding door FNIRSI (Engels, Duits, Spaans, Portugees, Russisch, Chinees)
    • 1x Elektor handleiding (Engels, Frans, Duits, Nederlands)

    Downloads


    Customer Reviews

    Based on 4 reviews
    75%
    (3)
    25%
    (1)
    0%
    (0)
    0%
    (0)
    0%
    (0)
    C
    Chris R.
    Trés bon produit

    Multimètre précis (Comparaison avec mon vieux et fiable Metrix).
    Fonction Oscillo/générateur trés pratique pour prototyper avec des micro-controleurs.
    Trés bon rapport qualité/prix.

    J
    Jph
    Très bon produit

    Très bon rapport qualité prix

    C
    Clemens
    Fine versatile instrument

    Excellent instrument for the price. Sure it is possible to use the signalgenerator and oscilloscope simultaneously. You can switch between the two to change settings and see the results from the generator on the scope (by probe or a bnc cable). An instrument with many convenient functions, for instance the highly automated multimeter. Richly equipped with accessories, especially considering the price.

    P
    Palmjet
    Interesting instrument

    I have this instrument now two weeks. It arrived with only one oscilloscope probe, so that makes it less usable. I had contact with Elektor and they had more complaints about this. Still waiting for a solution.
    In the meantime I tested the functions, they look OK except the oscilloscope part. Channel 1 is working well, but Channel 2 seems to have a software problem. As soon as a timebase of lower than 100ms is used, the Vavg and Vpp seem to be reversed.
    For example when 5VDC is introduced to the probe with settings 2V, x10DC and 50ms(or lower) and the probe on x10, the graphics are OK, but the Vavg shows 2.56V and the Vpp 5.38V
    Channel 1 shows with the same settings Vavg 5.02 and Vpp 0.15V and that is correct. When applying a waveform, frequency indications are correct on both channels.
    Have to test a little more for the rest of the functions.
    The idea of this instrument is great, but the bugs need to be fixed.
