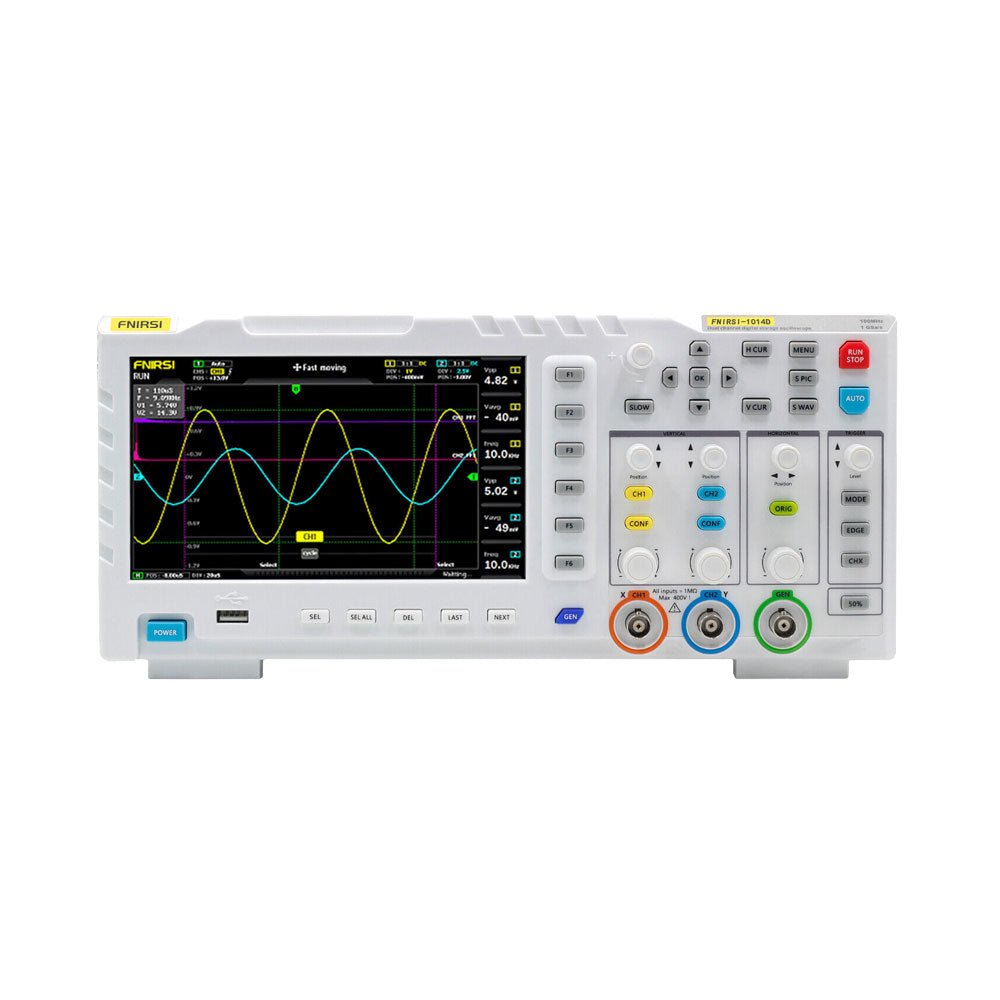

FNIRSI 1014D (2-in-1) 2-kanaals Oscilloscoop (100 MHz) & Signaalgenerator

beter dan verwacht top

Totally OK Oscilloscope for the average electronic's person. Good value for money!

Confortable, agréable à utiliser, ergonomique.
Largement à l’aise pour un usage semi pro.

De FNIRSI 1014D zal ongetwijfeld geen lof oogsten van professionele elektronici en van 'alles-uit-China-is-waardeloos'-wappies. Daar is zijn échte bandbreedte (30 MHz) te klein voor en zijn échte stijgtijd (11,6 ns) te groot. Maar als u op zoek bent naar een zeer betaalbaar en gemakkelijk te bedienen instapmodel voldoet deze oscilloscoop uitstekend. Zijn sterke punten liggen uiteraard niet in het uitvoeren van HF-metingen of het nauwkeurig meten van de amplitude van signalen. Maar daar heeft de gemiddelde hobbyist ook geen behoefte aan. Voor de meeste meetklussen aan audio-versterkers, experimenten met Arduino's en dergelijke hobby-activiteiten kan de 1014D zonder enige twijfel uw onmisbaar en betrouwbaar instrument worden. De bedieningselementen zijn eenvoudig en intuïtief te bedienen, de oscillogrammen zijn duidelijk.

Een pluspunt is zonder meer de mogelijk het apparaat uit een 5 V powerpack te voeden. Een handige doe-het-zelver zou zelfs een accu, 5 V stabilisator en laad-elektronica in de grotendeels lege ruimte in de behuizing kunnen inbouwen.

De 1014D kan wat ons betreft zonder enig voorbehoud worden aanbevolen aan hobbyisten en scholen en voor het uitvoeren van het grootste deel van de voorkomende reparaties aan elektronica apparaten.

Lees mijn zeer uitgebreide review/test op:
https://verstraten-elektronica.blogspot.com/p/fnirsi-1014d-oscilloscoop.html

Voor de prijs een heel fatsoenlijke oscilloscoop, parameters als frequentie bereik en absolute waardes zijn wat beperkt maar verder is alles perfect, gebruikers interface ook intuïtief, enige echt domme ding is dat je de USB stekker voeding meteen weg kan gooien (is elders ook een klacht) vanwege de introductie van veel ruis, maar wie heeft nou niet een oude USB stekker voeding liggen?

Zu den Hinweisen von Elektor:
- Die base calibration wurde vorher durchgeführt
- Tastkopfungenauigkeit entfällt, da mit BNC-Kabel direkt verbunden wurde.
Aber die Abweichungen bleiben und die angezeigten Werte sind mit 5,27 bis 5,41Vpp deutlich über 5%. Leider.

Das Gerät hat die für meinen Bedarf erforderlichen Funktionen Oszilloskop und Funktionsgenerator in einem Gerät! Es ist auch intuitiv und leicht bedienbar. Soweit prima! Aber eine Einschränkung hat es leider auch: Die angezeigten Spannungswerte z.B. für Vpp und Vrms sind sehr ungenau. Z.B: wird ein 5Vpp Sinus je nach Kanal mit 5,27 bis 5,41 Vpp angezeigt!
Lässt sich das irgendwo kalibrieren?

First the delivered poweradapter has noise which also disturbes the signal.
In the past (around 50 years ago) I was using an old tube scope, but for me the user manual is nothing more then a quick view.
I expected it is possible to measure the noise (aka rimple) from for example your pc's USB port. Maybe it's just me, but it is hard to find the correct institutions for that simple and for me very necessary info for my NRF24L01 radio. So i'm sad about this equipment

- La bande passante (à -3dB de réponse en amplitude) est fort éloignée de 100MHz. A vue de nez (càd en utilisant un générateur) elle serait proche de 20MHz.
- 100MHz semble être la fréquence maximale de la synchro de balayage (ce n'est pas du tout la même chose que la "bande passante").
- Je n'ai pas mesuré le taux d'échantillonnage (Avant la retraite, j'avais à qualifier la Politique de Tests de nos industriels en radio-transmission), il me semble faire la somme des taux d'échantillonnage des deux voies, là encore ce n'est pas la même chose.
- Je l'ai acheté pour utiliser le mode d'affichage en X Y. L'échantillonneur semble 'débordé' car il mélange les signaux en X et en Y avec le signal (beaucoup atténué) du retour trace (ce que l'on nomme aussi Z, sert sur un scope analogique à atténuer le retour de la trace). Le résultat est un brouillamini de traces s'ajoutant à celles d'origine (X & Y). Le scope, dans ce mode, est impossible à utiliser, quelque soit l'appareil source (Helwet-tPackard, Agilent, Eaton ou Tektronix).

- J'avais fort apprécié, dans le temps, Elektor pour son sérieux et réalisé bien des équipements dont le fort connu PREAMP & CRESCENDO pour ma chaine HiFi.
- J'avais donc fait cet achat en confiance .. et je le regrette.

= Ma conclusion: cet appareil ne tient pas ses promesses & je regrette beaucoup cet achat.
