Omschrijving
Een retro-rol met een neonziel

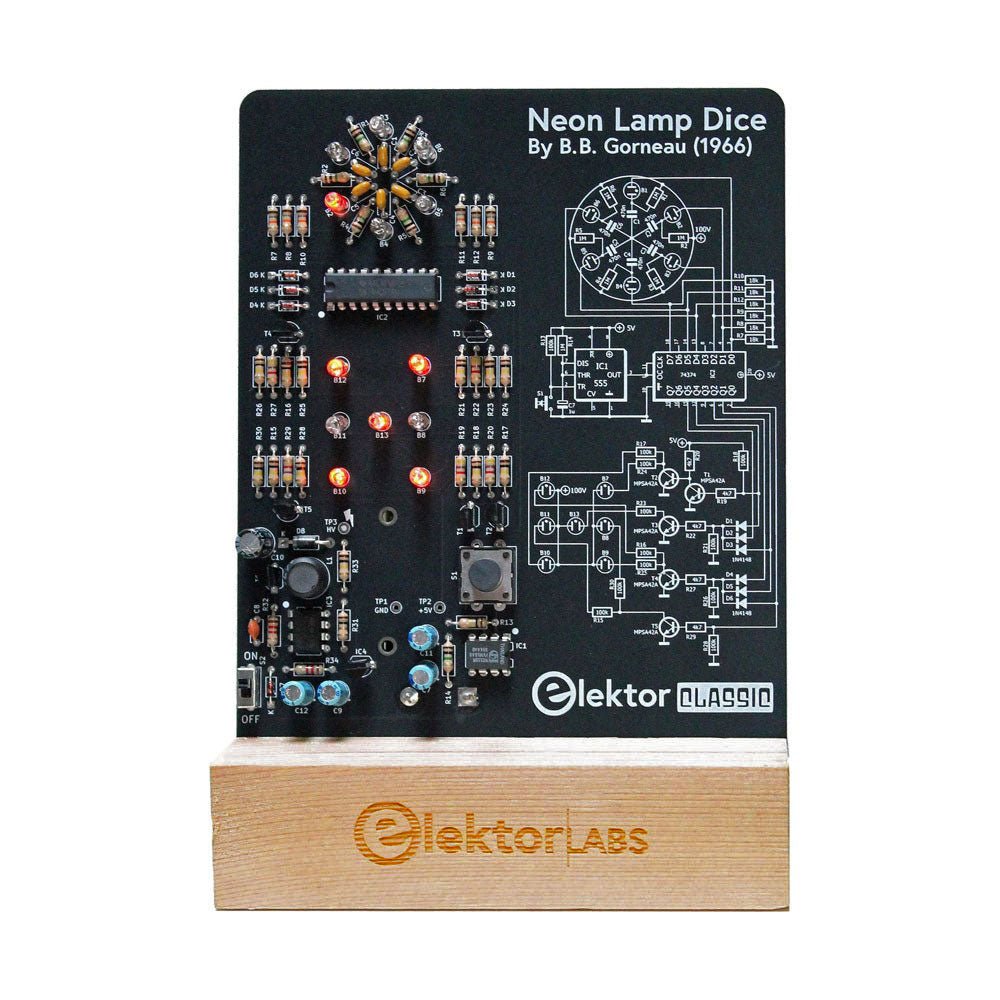

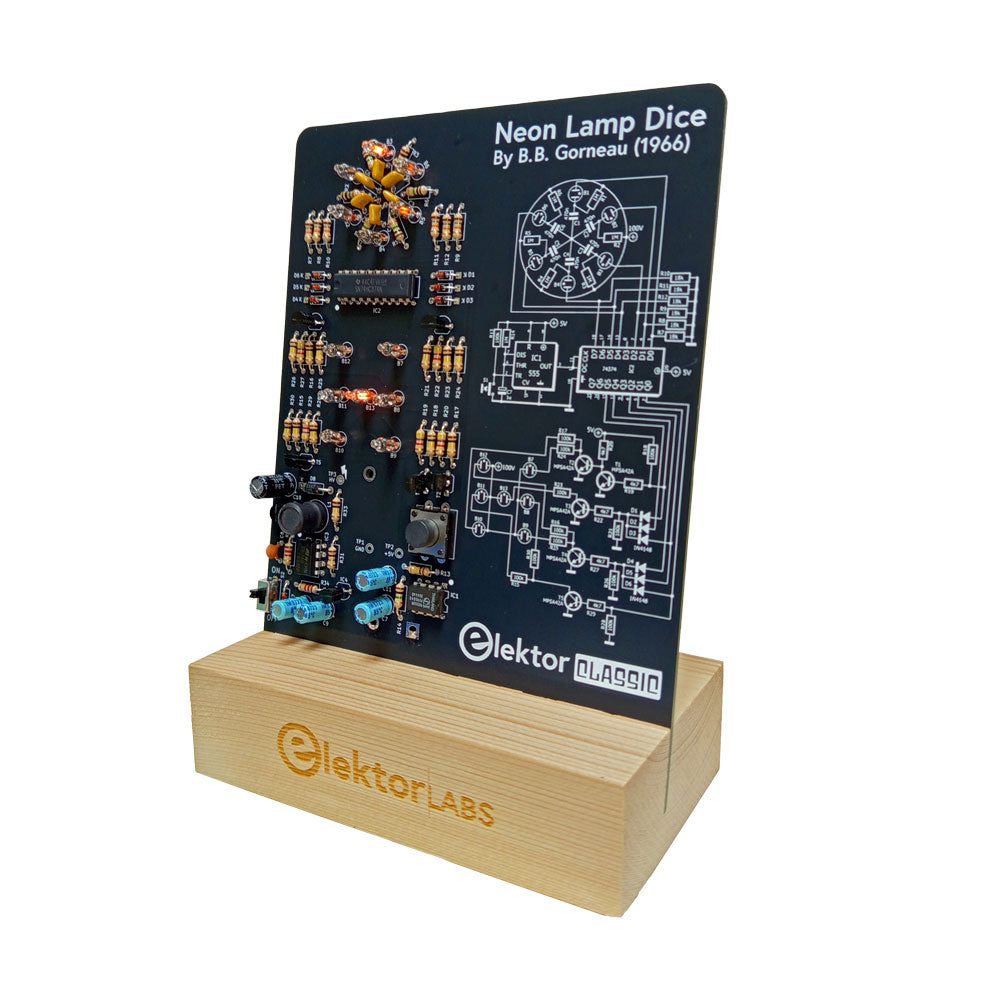

Dobbelstenen met leds zijn gebruikelijk, maar hun licht is koud. Dat geldt niet voor deze elektronische neon-dobbelsteen, die zijn waarde toont met de warme gloed van neonlampen. Hij is perfect om te spelen op koude, donkere winteravonden. De ogen van de dobbelsteen zijn neonlampen en de random number generator heeft zes neonlampen om aan te geven dat hij werkt.

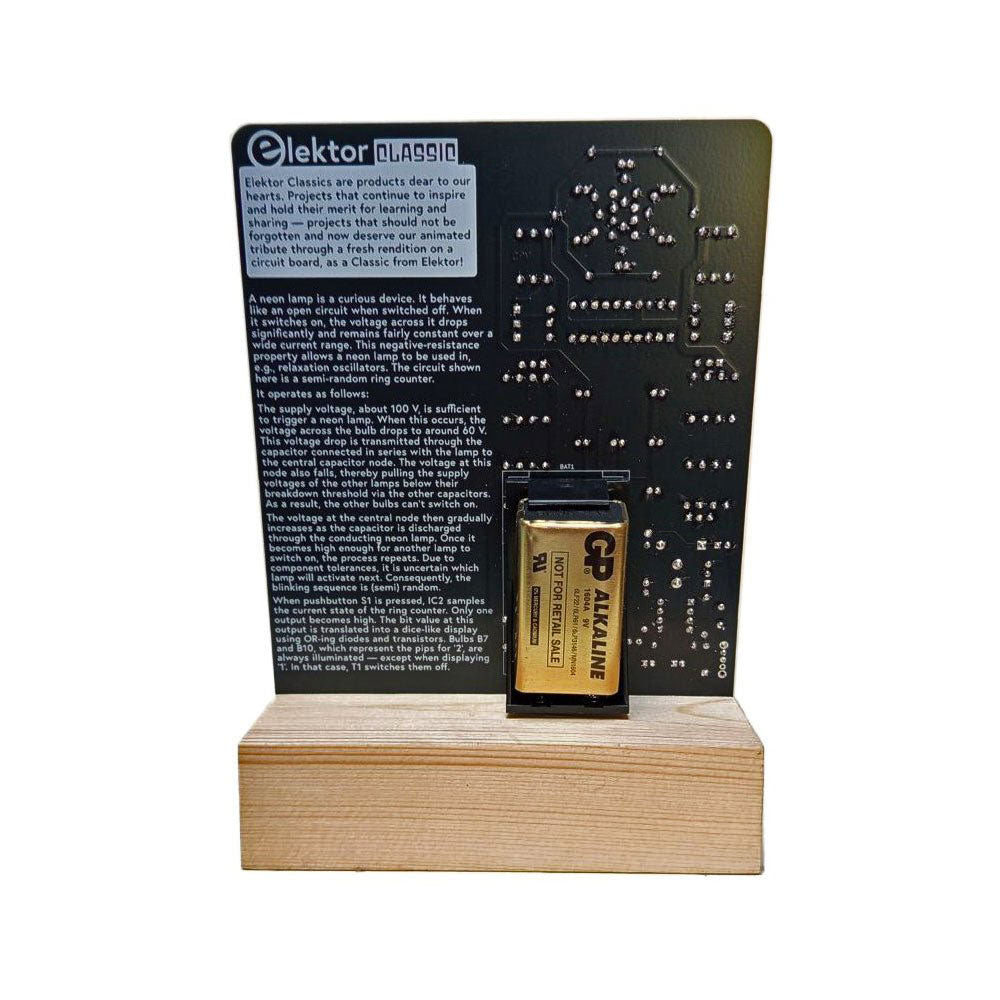

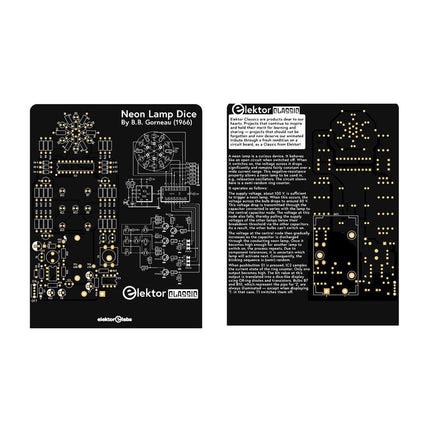

Hoewel de dobbelsteen een ingebouwde 100 V-voeding heeft, is hij volkomen veilig. Zoals bij alle Elektor Classic-producten is ook bij de dobbelsteen het schema op de voorkant afgedrukt, terwijl een uitleg over de werking van de schakeling op de achterkant te vinden is.
De neonlamp-dobbelsteen wordt geleverd als een bouwpakket met eenvoudig te solderen doorlopende onderdelen. De voeding is een 9 V-batterij (niet meegeleverd).
Kenmerken
- Warme vintage gloed
- Elektor Heritage Circuit Symbolen
- Getest en getest door Elektor Labs
- Educatief en geeky project
- Alleen doorlopende onderdelen
Inbegrepen
- Printplaat
- Alle componenten
- Houten standaard
Vereist
Stuklijst
- Weerstanden (THT, 150 V, 0.25 W)
- R1, R2, R3, R4, R5, R6, R14 = 1 MΩ
- R7, R8, R9, R10, R11, R12 = 18 kΩ
- R13, R15, R16, R17, R18, R21, R23, R24, R25, R26, R28, R30, R33 = 100 kΩ
- R32, R34 = 1.2 kΩ
- R19, R20, R22, R27, R29 = 4.7 kΩ
- R31 = 1 Ω
- Condensatoren
- C1, C2, C3, C4, C5, C6 = 470 nF, 50 V, 5 mm pitch
- C7, C9, C11, C12 = 1 µF, 16 V, 2 mm pitch
- C8 = 470 pF, 50 V, 5 mm pitch
- C10 = 1 µF, 250 V, 2.5 mm pitch
- Spoelen
- Halfgeleiders
- D1, D2, D3, D4, D5, D6, D7 = 1N4148
- D8 = STPS1150
- IC1 = NE555
- IC2 = 74HC374
- IC3 = MC34063
- IC4 = 78L05
- T1, T2, T3, T4, T5 = MPSA42
- T6 = STQ2LN60K3-AP
- Diversen
- K1 = PP3 9 V batterijhouder
- NE1, NE2, NE3, NE4, NE5, NE6, NE7, NE8, NE9, NE10, NE11, NE12, NE13 = neonlicht
- S2 = Miniatuurschuifschakelaar
- S1 = Drukknop (12 x 12 mm)
