Omschrijving
Deze bundel bevat alles wat u nodig hebt om direct aan de slag te gaan met het XIAO ESP32-C3 development board. Leer de basisprincipes van de ESP32-C3 en bouw praktische projecten met Wi-Fi, Bluetooth, sensoren, displays, PWM, Deep Sleep en nog veel meer.
Boek: Build Smart Projects with the XIAO ESP32-C3 Board
Het XIAO ESP32-C3 board combineert de ultracompacte vormfactor van de XIAO-serie met de uitgebreide mogelijkheden van de ESP32-C3-chip, inclusief geïntegreerde Wi-Fi en Bluetooth 5.0. Dit boek is een uitgebreide, praktische gids waarmee u het maximale uit dit krachtige en toch betaalbare development board kunt halen.
De auteur neemt de lezer mee van de basisprincipes tot geavanceerde projecten. Na het laten knipperen en dimmen van leds komen ADC en PWM aan bod voor nauwkeurige sensoraansluiting en PWM-gestuurde lichteffecten. Vervolgens gaat u aan de slag met praktische toepassingen, waaronder:
- Een Wi-Fi-weerstation met OLED-display en actuele online weergegevens
- Een ultrasone parkeerassistent met akoestische feedback
- Een koelkastmonitor met klimaatsensoren en Deep Sleep voor jarenlang batterijgebruik
- Een retro Pong-spel dat contactloos met een sensor wordt bestuurd
- Een microfoongebaseerde party-app die reageert op handgeklap
- En nog veel meer: lichtregeling, reactietijdmeting, analyse van de netfrequentie, bodemvochtmeting, sfeerverlichting met leds en 7-segmentdisplays

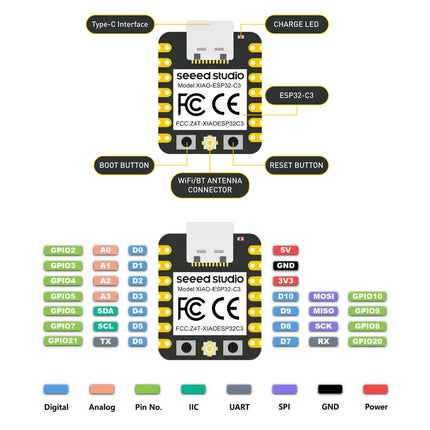

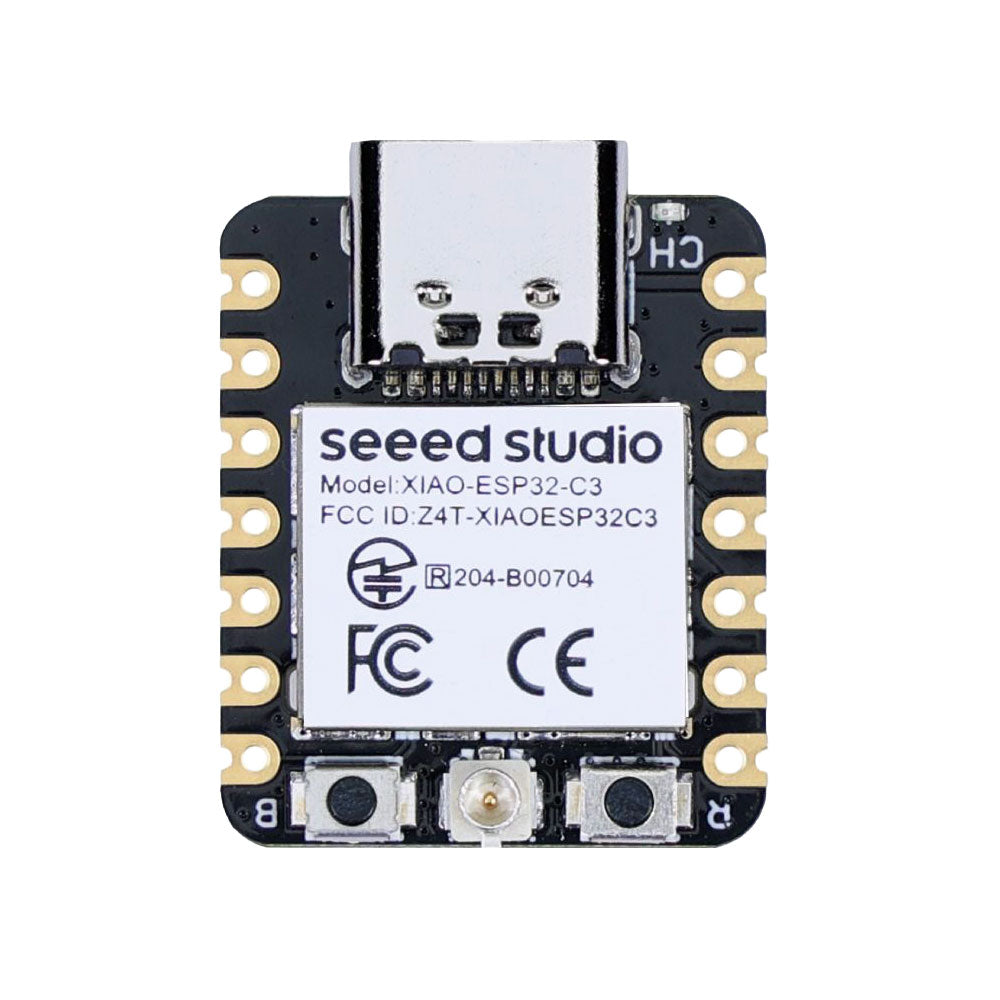

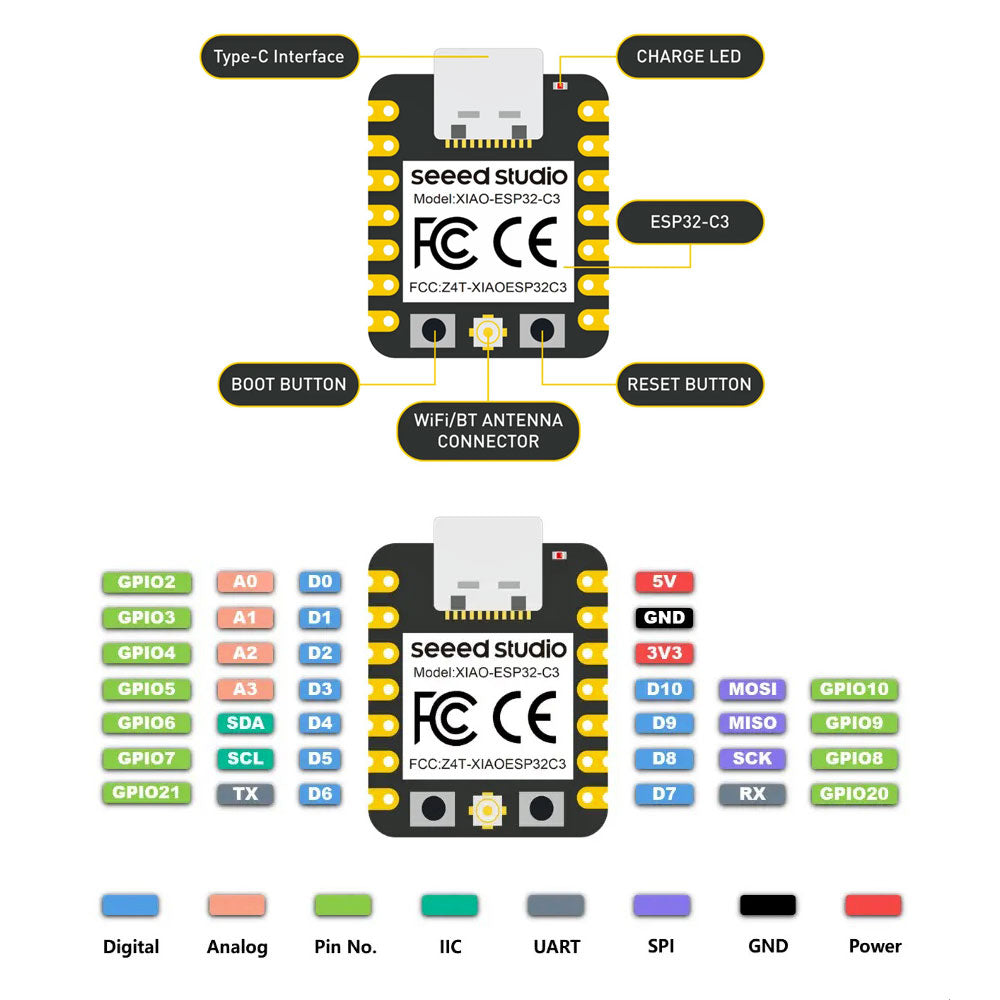

Seeed Studio XIAO ESP32C3
De Seeed Studio XIAO ESP32C3 is uitgerust met een sterk geïntegreerde ESP32-C3-chip, gebaseerd op een 32-bits RISC-V-processor met een viertraps pipeline die werkt met een kloksnelheid tot 160 MHz.
Het board beschikt over een sterk geïntegreerde ESP32-C3 SoC. De chip bevat een volledig 2,4-GHz Wi-Fi-subsysteem en ondersteunt daarmee Station-modus, SoftAP-modus, SoftAP & Station-modus en promiscuous-modus voor uiteenlopende Wi-Fi-toepassingen. Tegelijkertijd werkt de chip met een zeer laag energieverbruik en ondersteunt hij Bluetooth 5 en Bluetooth Mesh. Met 400 KB SRAM en 4 MB Flash biedt de chip voldoende programmeerruimte en volop mogelijkheden voor IoT-besturingstoepassingen.
Toepassingen
- Internet of Things
- Wearables
- Gezondheidsmonitoring
- Onderwijs
- Energiezuinige netwerken
- Snelle prototyping
Specificaties
| Processor |
ESP32-C3 SoC |
| RISC-V single-core 32-bit chip processor with a four-stage pipeline that operates at up to 160 MHz |
| Wireless |
Complete 2.4GHz Wi-Fi subsystem |
| Bluetooth Low Energy 5.0/ Bluetooth Mesh |
| On-chip Memory |
400 KB SRAM & 4 MB Flash |
| Interface |
1x UART, 1x I²C, 1x SPI, 11x GPIO (PWM), 4x ADC |
| 1x Reset button, 1x Boot button |
| Power (Typ.) |
Max 3.3 V Output Current: 500 mA Test Condition: BAT Pin Input @ 3.8 V Source Capability: 3 A |
| Charging current: 380 mA(Fast) / 40 mA(Trickle) |
Input voltage (VIN): 5 V
Input voltage (BAT): 3.7 V |
| Deep Sleep Power Consumption |
Deep Sleep Mode: 44 μA |
| Wi-Fi Enabled Power Consumption |
Active Mode: 75 mA |
| Modem-sleep Mode: 25 mA |
| Light-sleep Mode: 4 mA |
| BLE Enabled Power Consumption |
Modem-sleep Mode: 27 mA |
| Light-sleep Mode: 10 mA |
| Dimensions |
21 x 17.8 mm |
Inbegrepen
- 1x Seeed Studio XIAO ESP32C3
- 1x Antenne
- 2x 7-pins header
Downloads
Deze bundel bevat:
- Boek: Build Smart Projects with the XIAO ESP32-C3 Board (t.w.v. € 35)
- Board: Seeed Studio XIAO ESP32C3 (t.w.v. € 10)
