Omschrijving

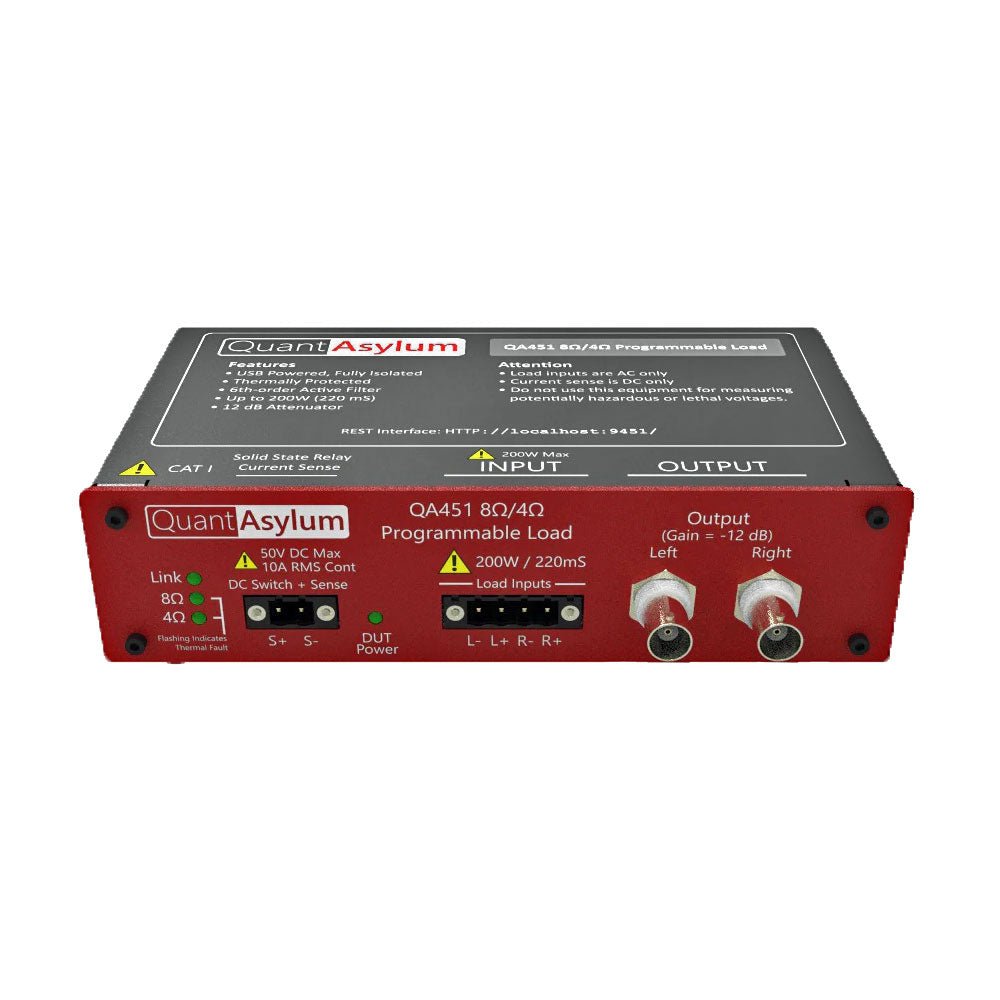

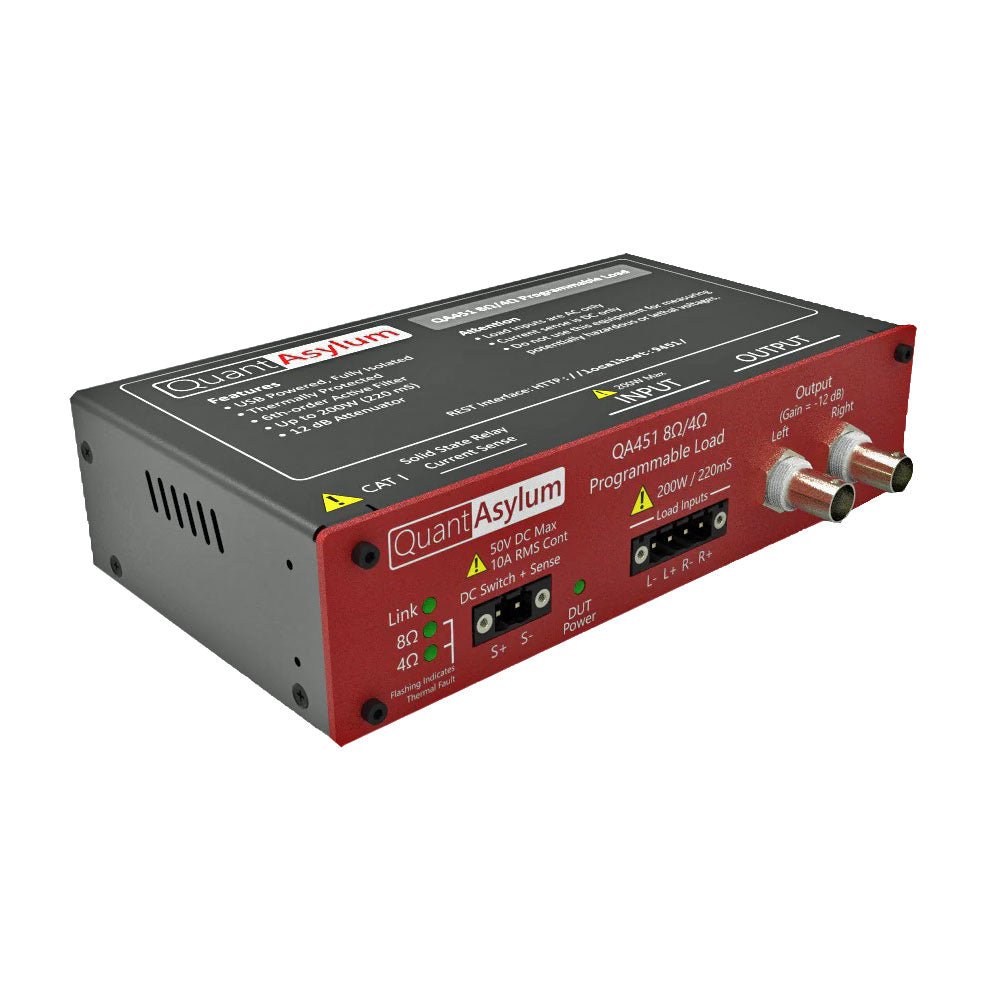

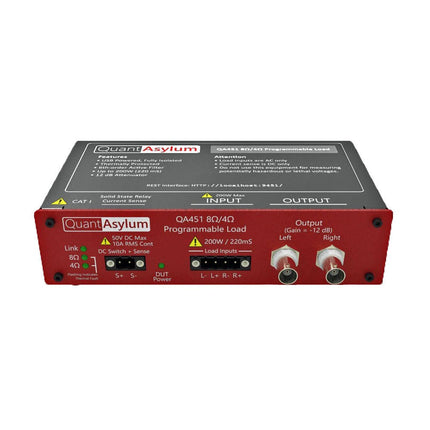

De QA451 is ontworpen voor het snel testen van versterkers. Als u op moduleniveau test (met modules die zijn ontworpen voor gebruik met één voeding) dan maakt de QA451 ook de aan/uit-regeling en stroommeting van de voedingsrail mogelijk. De QA451 is een aanvulling op de QA403 audio analyzer. Indien ze worden gecombineerd dan werken deze producten goed samen om snelle en herhaalde geautomatiseerde metingen van audio-eindversterkers tot enkele honderden watts te doen.
Kenmerken
- Programmeerbare 4/8 ? belasting
- Volledig geïsoleerd van de PC
- USB gevoed
- Tot 200 W voor 220 mS
- DC Stroomdetectie
- Geïntegreerde 6e orde LPF
REST-interface
De QA451 kan handmatig worden bediend vanuit een pc-toepassing of worden bediend met behulp van een webgebaseerde REST-interface.
Stroom meten
De QA451 maakt het mogelijk om goedkope externe vaste spanningsvoedingen te gebruiken die uw versterker tijdens de test van stroom voorzien. Hierdoor wordt uw investering per testruimte drastisch verminderd. De QA451 bevat een voedingsschakelaar, waarmee de voeding naar de versterker aan/uit kan worden geregeld. Bij het inschakelen van de voeding zorgt een softstart-schakeling ervoor dat de te testen versterker niet wordt blootgesteld aan hoge stromen, die componenten kunnen overbelasten. En tijdens het gebruik zorgt de QA451 voor een geïsoleerde stroommeting, waardoor tot 15 A (piek) gelijkstroom kan worden gemeten met een resolutie van 10-20 mA. Hierdoor kunnen eenvoudig geautomatiseerde efficiëntiemetingen worden uitgevoerd – wat een belangrijke indicatie is bij de vraag of de versterker correct is gemonteerd.
4 en 8 ? belastingen
De QA451 levert zowel 4 als 8 ohm ohmse belastingen. De belastingen zijn thermisch beveiligd met behulp van snelle, zeer nauwkeurige digitale thermische sensoren, die ervoor zorgen dat bij eventuele fouten de QA451 niet wordt beschadigd.
