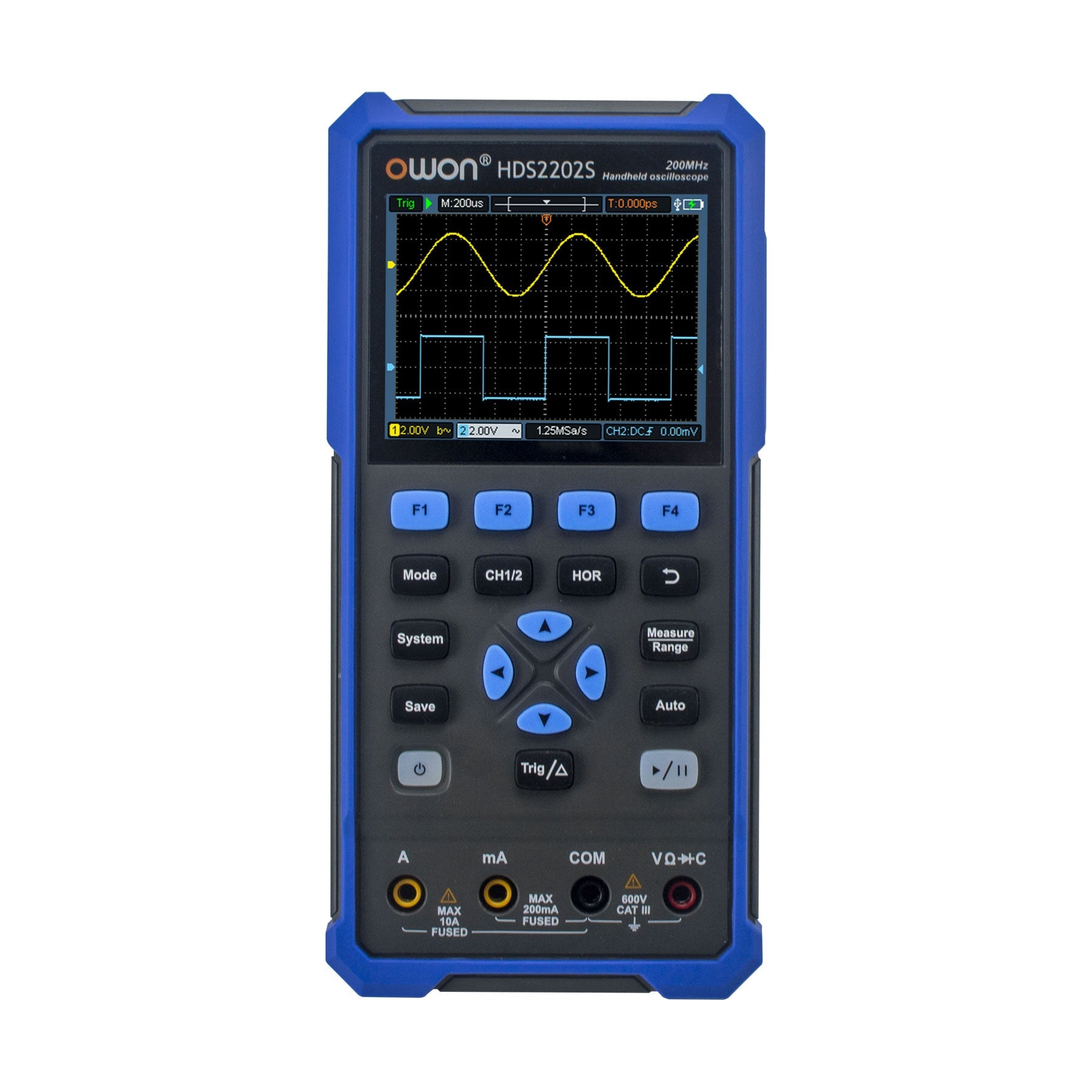

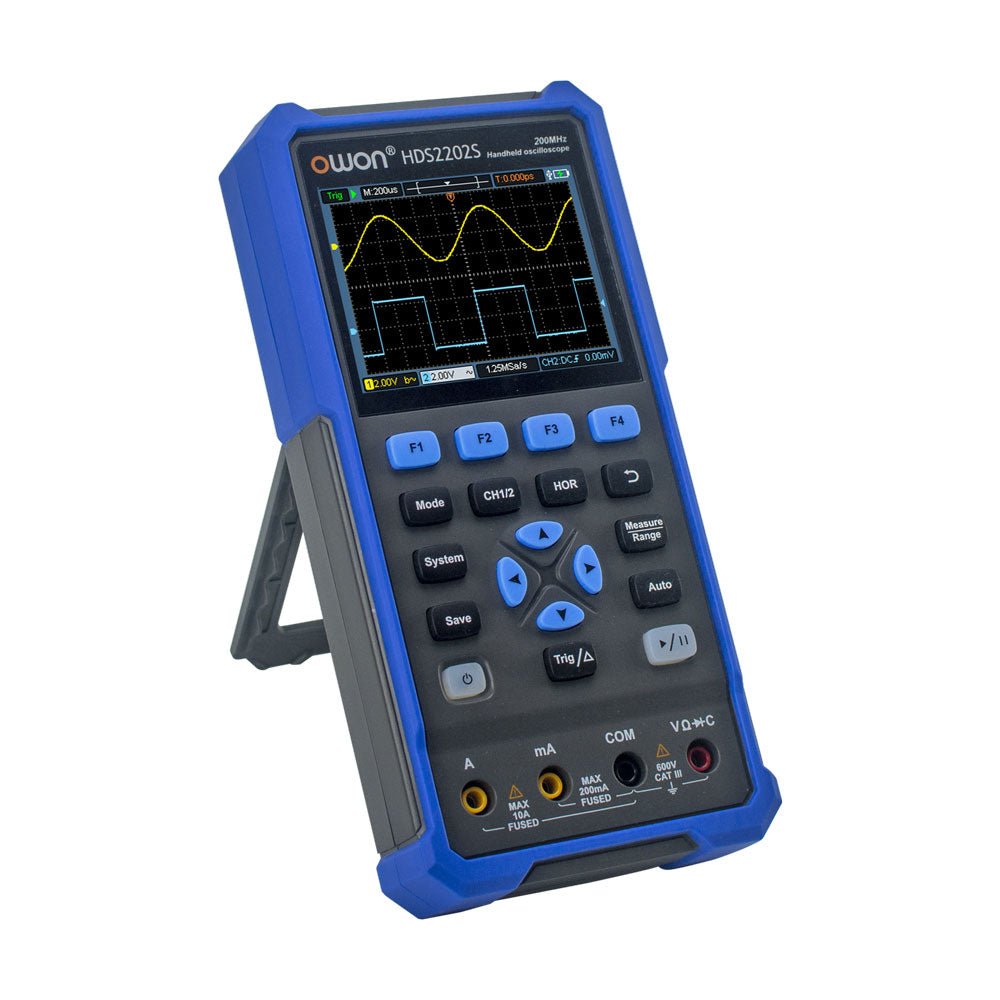

OWON HDS2202s 2-kanaals oscilloscoop (200 MHz) + multimeter + signaalgenerator

  • FabrikantOWON

Omschrijving

De OWON HDS2202s is een draagbare 3-in-1 multifunctionele tester, die kan worden gebruikt als een 2-kanaals oscilloscoop met een bandbreedte van 200 MHz, en als een multimeter en signaalgenerator. Hij beschikt over een contrastrijk 3,5-inch kleurendisplay dat geschikt is voor onderhoud buitenshuis, snelle metingen ter plaatse, auto-onderhoud, stroomdetectie, enzovoort./p>

Kenmerken

  • Oscilloscoop + multimeter + golfvormgenerator, multifunctioneel in één
  • 3,5-inch LCD-kleurenscherm met hoge resolutie en hoog contrast, geschikt voor gebruik buitenshuis
  • 18650 lithium accu, kan 3-6 uur continu werken
  • USB type-C interface, ondersteuning voor powerbank, ondersteuning voor software via een pc
  • Zelfkalibratie functie
  • Ondersteunt SCPI, faciliteert secundary development

Specificaties

Bandbreedte 200 MHz
Kanalen 2-kanaals oscilloscoop + 1-kanaals generator
Sample frequentie 1 GSa/s
Acquisitie methode Normaal, Piekdetectie
Record length 8K
Scherm 3,5-inch LCD
Golfvorm refresh rate 10.000 wfrms/s
Ingangssignaal DC, AC en Aarde
Ingangsimpedantie 1 M? ±2%, met parallel 16pF ±10pF
Dempingswaarden probe 1X,10X,100X,1000X,10000X
Maximale ingangsspanning 400 V (DC+AC, PK-PK, 1M? ingangsimpedantie) (10:1 demping op de probe)
Bandbreedte limiet (typical) 20 MHz
Horizontale schaal 2ns/div - 1000s/div, in stappen van 1 - 2 - 5
Verticale gevoeligheid 10mV/div - 10V/div
Verticale resolutie 8 bits
Triggertype Edge
Triggermodi Auto, Normaal, Single
Automatische metingen Frequentie, Periode, Amplitude, Max, Min, Gemiddelde, PK-PK
Cursormeting ?V, ?T, ?T & ?V tussen cursors
Communicatie interface USB Type-C

Multimeter Specificaties

Max. resolutie 20.000 counts
Testmodus Spanning, Stroom, Weerstand, Capaciteit, Diode en Continuïteitstest
Ingangsimpedantie 10 M?
Maximale ingangsspanning AC 750 V, DC 1000 V
Max ingangsstroom DC: 10 A, AC: 10 A
Diode 0-2 V

Waveform Generator Specificaties

Frequentie uitgang Sinus 0,1 Hz - 25 MHz
Square 0,1 Hz - 5MHz
Ramp 0,1 Hz - 1 MHz
Pulse 0,1 Hz - 5 MHz
Arbitrary 0,1 Hz - 5 MHz
Sample frequentie 125 MSa/s
Kanalen 1 kanaal
Amplitudebereik (hoge impedantie) 20 mVpp - 5 Vpp
Golfvorm Lengte 8K
Verticale resolutie 14 bits
Uitgangsimpedantie 50 ?

Inbegrepen

  • 1x OWON HDS2202s
  • 1x Voedingsadapter
  • 1x USB-kabel
  • 1x Passieve probe
  • 2x Krokodillenklem kabels
  • 1x Set multimeter probes (een rode en een zwarte)
  • 1x Gebruiksaanwijzing
  • 1x Insteltool voor aanpassing van de probe

Downloads

Productformulier

De OWON HDS2202s is een draagbare 3-in-1 multifunctionele tester, die kan worden gebruikt als een 2-kanaals oscilloscoop met een bandbreedte... Lees meer

€ 299,00 incl. BTW
Leden € 269,10

    • Vandaag verstuurd? Je hebt nog May 27, 2024 17:00:00 +0200
