Omschrijving
Geiger-Müller-buis
De buis heeft twee aansluitingen en is gevuld met een gasmengsel onder lage druk. Onder de juiste spanning zal het gas ioniseren en kortstondig elektriciteit geleiden, telkens wanneer het door straling wordt geraakt. Afhankelijk van het type buis is het mogelijk alfa-, beta- en gammadeeltjes te detecteren.
Hoogspanningsvoeding
De buis moet in het Geiger Plateau werken. Dit is een gebied waar de pulstelling vrijwel onafhankelijk is van de biasspanning. Voor gewone buizen ligt de bias-spanning tussen 400 en 500 V.
Pulsdetector
De pulsen die uit de buis komen zijn zeer kort en hebben een variabele spanning. De pulsdetector conditioneert het signaal, zodat het gemakkelijk door de volgende trap kan worden geteld.
Pulsen tellen
De pulsen worden gedurende een vaste tijd geteld om een CPS-waarde (counts per second) of CPM-waarde (counts per minute) te berekenen. Dit kan ruwweg worden omgezet in een dosistempo met behulp van de parameter op het gegevensblad van de buis. Arduino wordt gebruikt voor het tellen van pulsen en de visualisatie en/of logging daarvan.
Prestaties
De voeding verbruikt 325 uW (65 uA) bij 5 V, In apparaten op batterijen kan het bord ook worden gevoed met 3,3 V. Bij de lagere spanning daalt het vermogen tot 150 uW (45 uA).
Inbegrepen

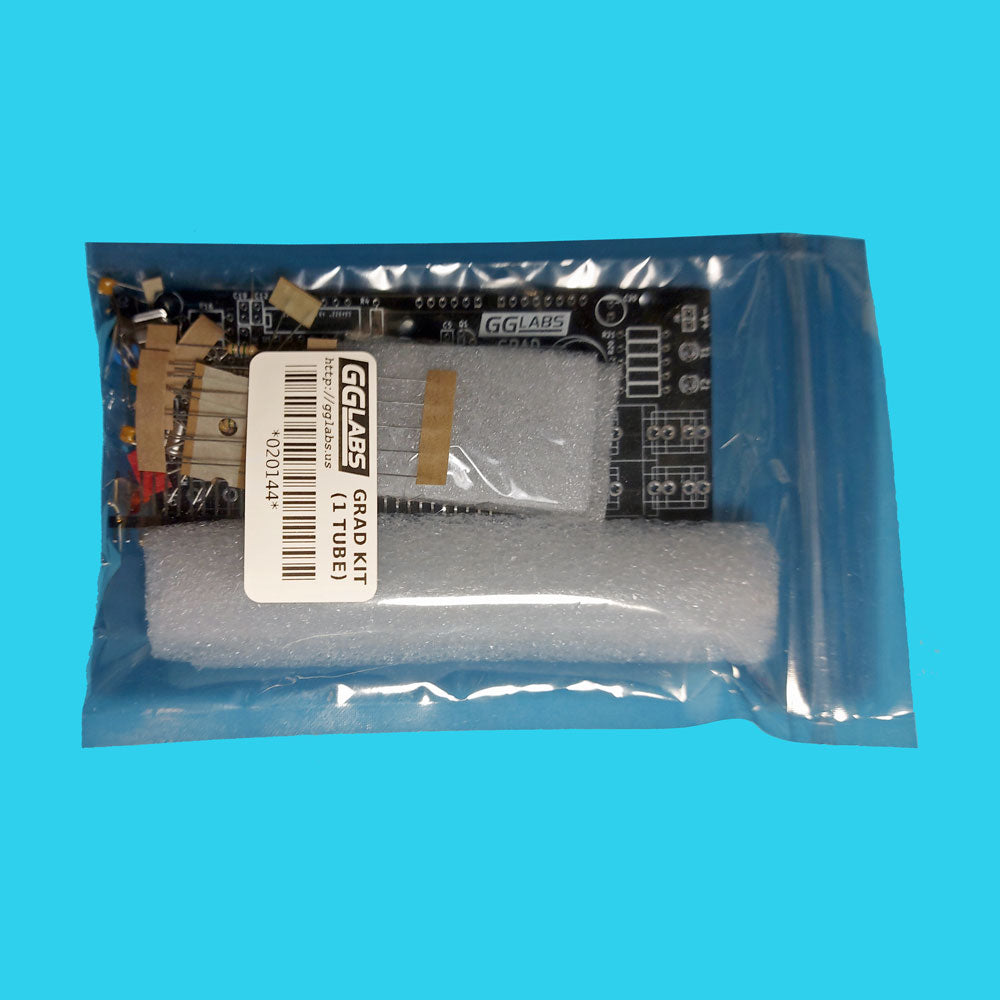

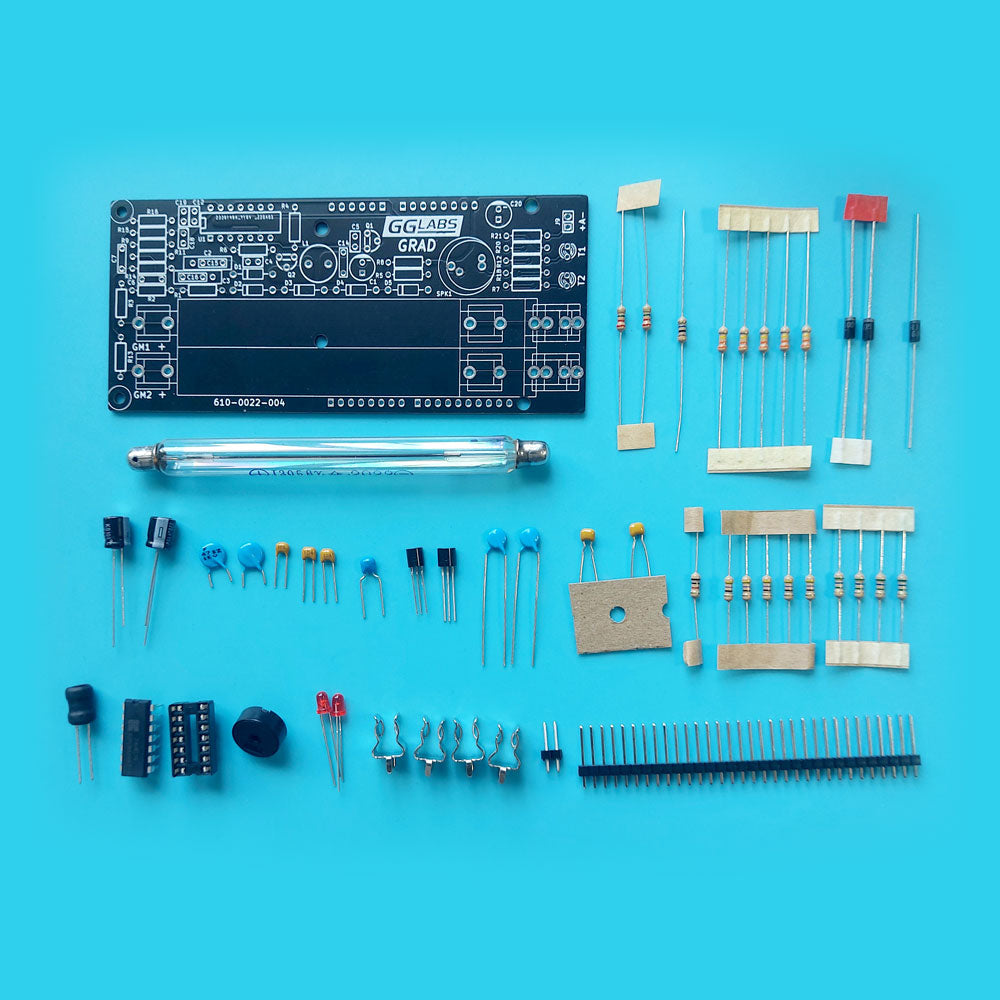

- Kit met alle onderdelen
- 1x J305 Geiger-Müller-buis
Vereist
- Arduino-board (Uno, Mega, Due, Leonardo of Zero)
