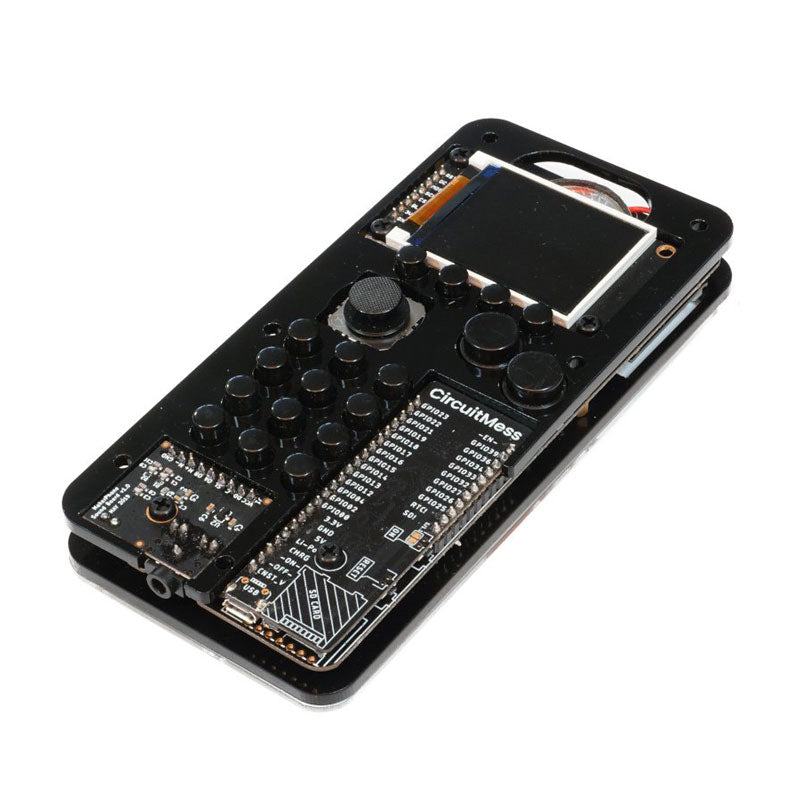

CircuitMess Ringo ? DIY Mobile Phone

Omschrijving

Technische specificaties

Microcontroller

  • ESP32 met Xtensa dual-core 32-bit LX6 microprocessor, werkend op 160 MHz en met prestaties tot 600 DMIPS
  • 4 MB ingebouwd flash-geheugen + 520 kB SRAM

Display

  • 1.8″, 160×128px full color (RGB 16 bit)
  • Standaard refresh rate van 25 FPS, tot 50 FPS
  • Digitaal regelbare achtergrondverlichting

Geluid

  • Speciale 10 bits DAC (TFA9882)
  • Meerkanaals WAV weergave
  • 2 W klasse-D audioversterker, audio jack 3,5 mm, 1 W luidspreker, softwarematige volumeregeling

Input

  • 4-weg analoge joystick, 12-knops numeriek toetsenbord, A (bevestigen), B (terug), 4 multifunctionele adresseerbare toetsen

Micro SD card socket

  • Compatibel met FAT en FAT32
  • Elke console wordt geleverd met een 4 GB Micro SD kaart met MAKERphone-compatibele spellen en voorgeïnstalleerde apps!

Netwerk

  • Ingebouwde Wi-Fi 802.11 b/g/n en Bluetooth v4.2 BR/EDR en BLE
  • Speciale SIM800L of SIM7600 cellulaire netwerk co-processor (het ding dat andere mensen belt)
  • Micro SIM kaart slot

Batterij

  • LiPo 3.7 V 1300 mAh, oplaadbaar via micro USB B poort
  • Voldoende voor ongeveer 3 dagen normaal gebruik

RTC (real time clock)

  • Uiterst nauwkeurige 2-wire I²C-geïntegreerde RTC - dit ding dat de tijd bijhoudt en alarmen regelt.

Extra's

  • Op de achterkant van de telefoon zijn 8 afzonderlijk regelbare RGB LED's aangebracht - voor signalisatie en cosmetische doeleinden (Het geeft licht!)

Benodigd gereedschap voor de Ringo

Je hebt wat basisgereedschap en -uitrusting nodig om je Ringo in elkaar te zetten

  • gewone soldeerbout ( geen peperduur exemplaar) en wat soldeer
  • diagonale kniptang
  • gewone schroevendraaier
  • wat soldeer
  • een stukje isolatietape of wat superlijm

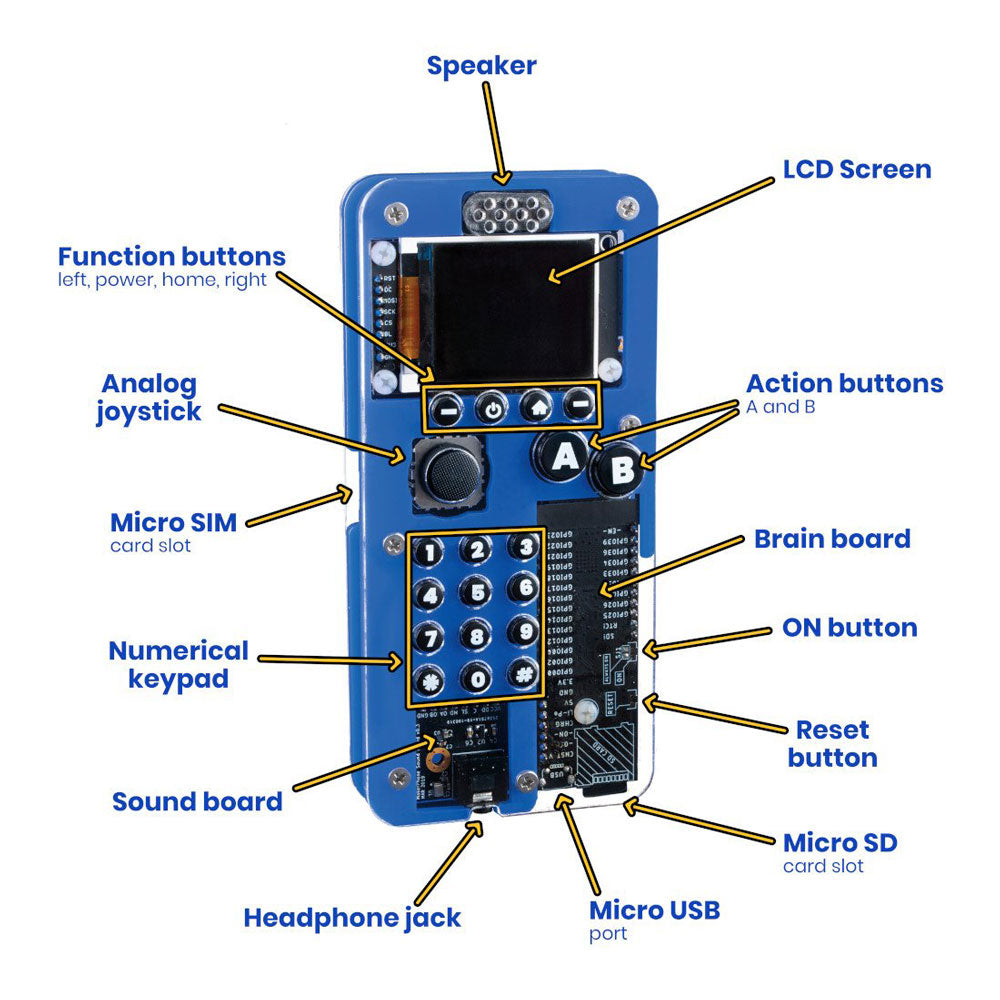

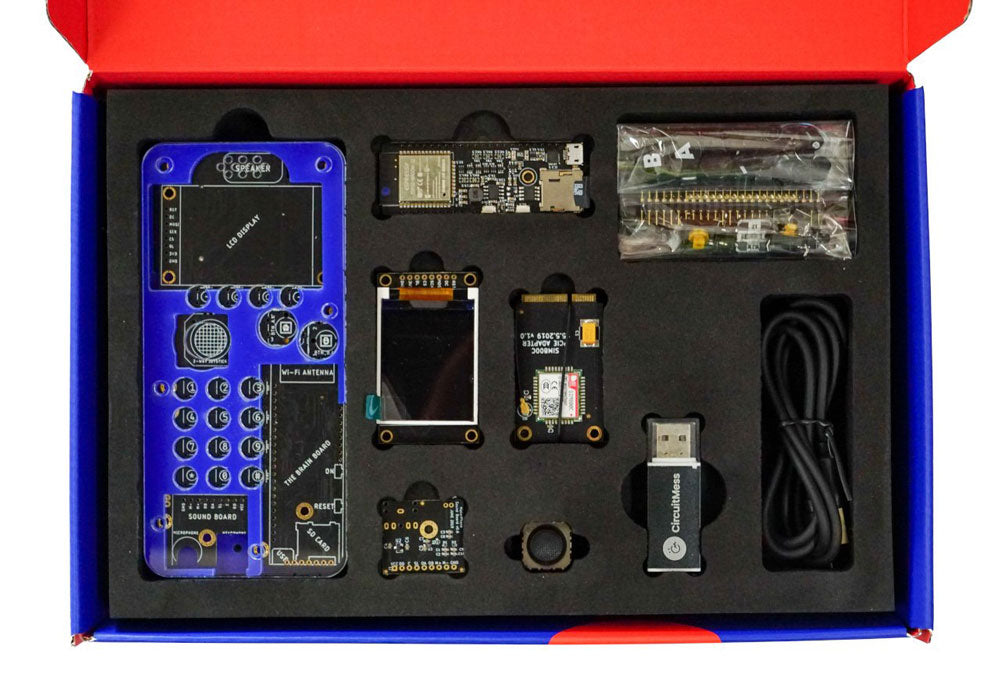

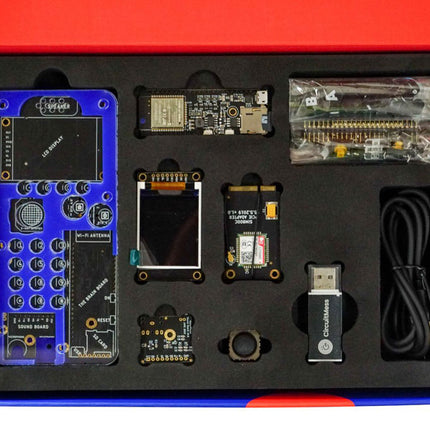

Wat zit er in de doos

  • Ringo printplaat - de hoofdprintplaat die alle componenten verbindt tot een uniform apparaat dat als mobiele telefoon kan werken
  • Ringo behuizing - meerdere plaatjes acryl die met behulp van lasers gesneden zijn. Ze beschermen het binnenwerk en geven Ringo dit strakke uiterlijk
  • 128 x160 kleuren TFT LCD - voor het spelen van spelletjes, het tonen van telefoonnummers en alles daartussenin
  • GSM module - een piepkleine module die verantwoordelijk is voor alles wat te maken heeft met bellen en sms'en met andere mensen
  • Hoofd microcomputer module - een dual core processor met ingebouwde Wi-Fi, BLE, en een oplaadcircuit
  • Geluidsmodule - een bord met een DAC (digitaal naar analoog omzetter) chip en een hoofdtelefoonaansluiting voor muziekweergave (verantwoordelijk voor ringtones, alarmen, geluidseffecten van spelletjes)
  • Versterker module - maakt luide zoemtonen, bliepjes en bloops
  • Kleefantenne - voor een uitstekend telefoonsignaal (ook sms'jes sturen in de badkamer)
  • 4 GB Micro SD kaart - voorgeladen met spelletjes en apps
  • Een zakje met andere kleine elektronische onderdelen

Productformulier

Technische specificatiesMicrocontroller ESP32 met Xtensa dual-core 32-bit LX6 microprocessor, werkend op 160 MHz en met prestaties tot 600 DMIPS 4... Lees meer

No reviews

SKU: 19269
Barcode: 3857500060778

Niet op voorraad

$154.00 Incl. BTW
Leden $138.60

    • Vandaag verstuurd? Je hebt nog: Dec 11, 2023 17:00:00 +0100

    Omschrijving

    Technische specificaties

    Microcontroller

    • ESP32 met Xtensa dual-core 32-bit LX6 microprocessor, werkend op 160 MHz en met prestaties tot 600 DMIPS
    • 4 MB ingebouwd flash-geheugen + 520 kB SRAM

    Display

    • 1.8″, 160×128px full color (RGB 16 bit)
    • Standaard refresh rate van 25 FPS, tot 50 FPS
    • Digitaal regelbare achtergrondverlichting

    Geluid

    • Speciale 10 bits DAC (TFA9882)
    • Meerkanaals WAV weergave
    • 2 W klasse-D audioversterker, audio jack 3,5 mm, 1 W luidspreker, softwarematige volumeregeling

    Input

    • 4-weg analoge joystick, 12-knops numeriek toetsenbord, A (bevestigen), B (terug), 4 multifunctionele adresseerbare toetsen

    Micro SD card socket

    • Compatibel met FAT en FAT32
    • Elke console wordt geleverd met een 4 GB Micro SD kaart met MAKERphone-compatibele spellen en voorgeïnstalleerde apps!

    Netwerk

    • Ingebouwde Wi-Fi 802.11 b/g/n en Bluetooth v4.2 BR/EDR en BLE
    • Speciale SIM800L of SIM7600 cellulaire netwerk co-processor (het ding dat andere mensen belt)
    • Micro SIM kaart slot

    Batterij

    • LiPo 3.7 V 1300 mAh, oplaadbaar via micro USB B poort
    • Voldoende voor ongeveer 3 dagen normaal gebruik

    RTC (real time clock)

    • Uiterst nauwkeurige 2-wire I²C-geïntegreerde RTC - dit ding dat de tijd bijhoudt en alarmen regelt.

    Extra's

    • Op de achterkant van de telefoon zijn 8 afzonderlijk regelbare RGB LED's aangebracht - voor signalisatie en cosmetische doeleinden (Het geeft licht!)

    Benodigd gereedschap voor de Ringo

    Je hebt wat basisgereedschap en -uitrusting nodig om je Ringo in elkaar te zetten

    • gewone soldeerbout ( geen peperduur exemplaar) en wat soldeer
    • diagonale kniptang
    • gewone schroevendraaier
    • wat soldeer
    • een stukje isolatietape of wat superlijm

    Wat zit er in de doos

    • Ringo printplaat - de hoofdprintplaat die alle componenten verbindt tot een uniform apparaat dat als mobiele telefoon kan werken
    • Ringo behuizing - meerdere plaatjes acryl die met behulp van lasers gesneden zijn. Ze beschermen het binnenwerk en geven Ringo dit strakke uiterlijk
    • 128 x160 kleuren TFT LCD - voor het spelen van spelletjes, het tonen van telefoonnummers en alles daartussenin
    • GSM module - een piepkleine module die verantwoordelijk is voor alles wat te maken heeft met bellen en sms'en met andere mensen
    • Hoofd microcomputer module - een dual core processor met ingebouwde Wi-Fi, BLE, en een oplaadcircuit
    • Geluidsmodule - een bord met een DAC (digitaal naar analoog omzetter) chip en een hoofdtelefoonaansluiting voor muziekweergave (verantwoordelijk voor ringtones, alarmen, geluidseffecten van spelletjes)
    • Versterker module - maakt luide zoemtonen, bliepjes en bloops
    • Kleefantenne - voor een uitstekend telefoonsignaal (ook sms'jes sturen in de badkamer)
    • 4 GB Micro SD kaart - voorgeladen met spelletjes en apps
    • Een zakje met andere kleine elektronische onderdelen
