Daarnet heb ik een eigenaardig probleem ontdekt bij het frezen van 3D files via deskproto.

Schuine 3D vlakken worden door de Profiler niet gefreesd terwijl ze wel in Colidrive zichtbaar zijn. Gaat het hier over ontbrekende commando's in de communicatie tussen de pc en processor van profiler? Wie heeft hier meer inzicht in? Herkent iemand dit...

Het volgende heb ik gedaan:
In autocad een ontwerp gemaakt bestaande uit solids, deskproto heeft dit omgezet in twee files voor colidrive.
Hier geen enkel probleem.

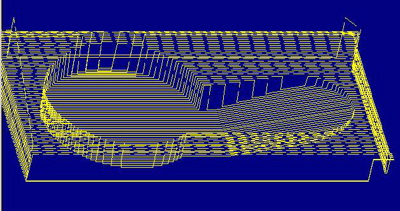

Ingeladen in colidrive. Het ziet er goed uit. Bij een simulatie worden de schuine vlakken (de echte 3d-ers) goed gesimuleerd, in ieder geval toont de simulatie de vlakken goed. Zie de foto.



Bij het frezen vervolgens in een stuk schuim (grof als proef) wordt het schuine aflopende vlak niet gefreesd.

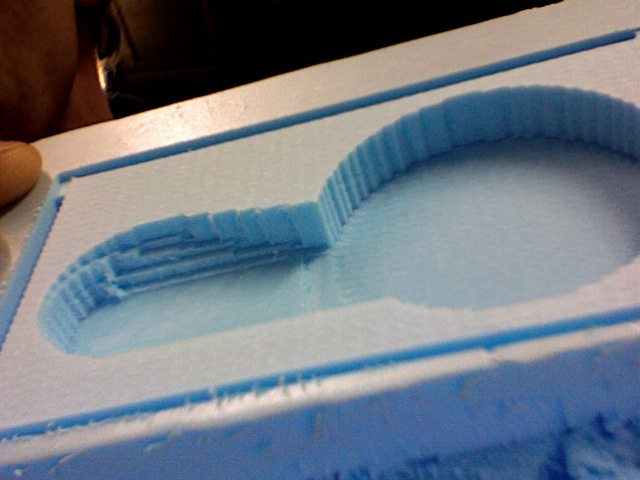

Wat je wel ziet is dat de frees 4 bewegingen lang een soort schuinte-data verwerkt. Maar na die vier slagen houd dat op en wordt de bodem gewoon vlak gefreesd. Tegen de ronde zijde zie je ook de contouren van het schuine vlak. De profiler krijgt wel iets van data binnen maar interpreteert het vreemd.

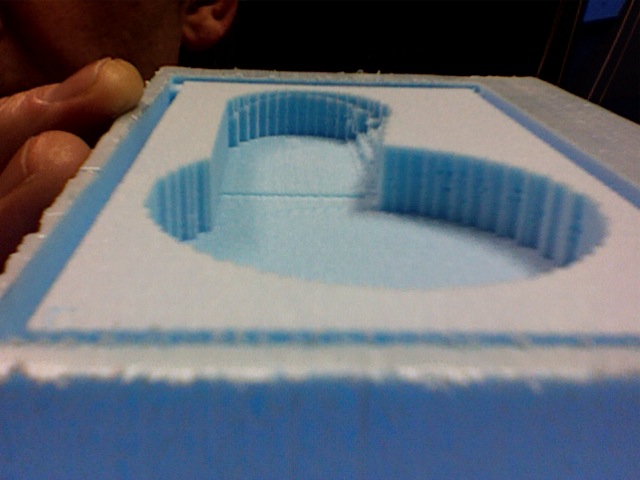

Op deze foto is achter langs het ronde wandje de aanzet van de snijlijn met het schuine vlak zichtbaar. Waarom is dit schuine vlak niet gemaakt?


Wie kan hier een aanwijzing geven hoe het verholpen kan worden...
Bijgevoegd de file voor colidrive.

groet, Pieter

bij mijn helikopter heb ik dit opgelost door hiervoor
een programaatje te schrijven die de tussen stappen verdeeld
in een zelf te bepalen aantal stappen max. 100
wat wel tot gevolg heeft dat de freestijd enorm toeneemt
iedere stap bestaat uit oplopen/lopen/aflopen van de stappen-motoren voor dat de volgende stap gemaakt wordt

zelf vond ik het acceptabel om de z-as stappen in 10 stappen
te verdelen waarna nog licht nageschuurd hoeft te worden
(polystyreen)

dit programmaatje is hier als attachment bijgevoegd
kan zonder instaltie gebruikt worden

kijk maar of je hier iets mee kunt

jfm

Bedankt jfm.gielen voor de zip met de interpolatie-aanpssing van de colidrive-files!
Ik had over je attachment heengekeken. Het was wederom hessel die mij erop moest attenderen dat sommige oplossingen al onder je neus liggen. Ik ga vandaag direct een test ermee ondernemen!

Verder heb ik als tip van Andre Oerlemans eens gekeken naar de demo van Cut3d (en Cut2d) van vectric. Deze software ziet er zeer gedegen en verzorgd uit. Ik heb het bijgeleverde voorbeeld van het wijnblad tot toolpad laten omzetten, dit was de eerste 3d productie die zonder een haperening tot stand kwam.

Het enige punt was dat de postprocessor ontbrak in CUT3d. Deze kun je echter kopieren van de Cut2d installatie, en dan werkt alles perfect.



@//

hier het resultaat van mijn helicopter

ik had een klein model van de helikopter
daarvan een paar foto's gemaakt (top/front/side)
deze in 3d studio gezet als achtergrond foto's
(zie foto onderaan)

een bol gebruikt om mee te beginnen
de bol in 2 helften gesplitst de tweede helft automatisch
in spiegelbeeld mee laten gaan (om de vorm goed te kunnen bekijken)
voor het frezen is een helft voldoende
met rekken en kneden de bol in vorm geschaafd
(dit was weken werk)

hier plakjes van gemaakt van 5 cmm
(omdat de polystyreen platen 5 cm dik waren)
dit geexporteerd als *.stl

deze met deskproto in frees baantjes laten omzetten
met als instelling
ball nose radius 3=diameter 6 mm
distance between toolpath 0.35 mm
distance along toolpatrh 0.35 mm
meteen de hele diepte (bij polystyreen geen probleem)
snelheid op 60 mm/s
wat toch niet gehaald word om dat er geen lange 2d
stukken in zitten

na de eerste poging meteen maar een programmaatje gemaakt
om de z-as op te delen
het programma maakt een nieuwe file aan
zodat de orginele file intact blijft

een lange frees van 6 mm gebruikt zonder snijkanten aan de onderkant
(werd een ruimer genoemd)
ook heb ik stukken met een boor van 6 mm gedaan
gaat ook goed behalve bij vlakke stukken (groeven van de punt)

de foto's staan hier op het forum
